StarConnex Vloertanks

Standaardafmetingen van 300 x 300 x 120 mm tot 600 x 600 x 600 mm. De 15 mm roestvrijstalen deksels zijn gesloten en zeer waterdicht tot IP68. De vereiste wiellasten worden constructief beschouwd tot 40 ton.  Alle vloertanks worden individueel vervaardigd voor de dikte van de tegels of de vloerbedekking van het betreffende bouwproject. De apparatuur met StarConnex modules biedt uitwisselbaarheid en de mogelijkheid om noodzakelijke verbindingen van alle industrieën en fabrikanten te combineren. Een breed scala aan kabelafdekkingen maakt de aanpassing aan elke omgeving compleet.

Binnenvoorbeelden

Buitenvoorbeelden

Planningsteun

StarConnex-Modules

Kabeluitgangdeksel

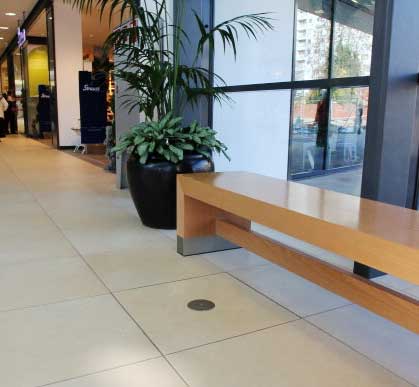

vloertank in een shopping mall

VLOERTANKS 300 x 300 mm

TYPE
TAMM

AFMETINGEN:
L 300 / B 300 / 150 mm

afneembaar deksel, IP68, wielbelasting 1-20 tot.

3 plaatsen voor de montage van modules met de afmetingen M3 = 109 x 89 mm.

Versie voor elektrische apparatuur. Combinatie met voedingswater is met dit formaat niet mogelijk. Achter de stopcontacten kan de ruimte worden gedeeld in secties voor verschillende spanningen.

BINNEN EN EXTERNE BEREIKENINGEN, waarbij een afvoermodule M3-321 nodig is.

Afstand tussen de ruimte van de module en de tankwand op de vloer tegenover 236 mm.

Versies voor montage op ruw beton, op chapegoot en in holle vloer. Achter de stopcontacten kan de ruimte worden gedeeld in secties voor verschillende spanningen.

Afbeelding toont installatievoorbeeld

TYPE
TAMM

AFMETINGEN:
L 300 / B 300 / 120 mm

Afneembaar deksel, IP68, wielbelasting 1-20 to.

1 slot voor module grootte 3 = 109 x 89 mm
Op de foto TAMM vlakke versie en alleen voor water en riolering.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
TELGTE



AFMETINGEN

L 300 / B 300 / 150 mm
Afneembaar deksel, IP68, wiellast 1-20 to. 6 plaatsen voor modules grootte 3 = 109 x 89 mm.



VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

VLOERTANKS 400 x 400 mm

TYPE
UCHTE

AFMETINGEN:
L 400 / B 400 / 150 mm

Afneembaar deksel, IP68, wiellast 1-20 to..4 plaatsen voor modules grootte 3 = 109 x 89 mm3 plaatsen met scharnierend deksel.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
UELZE

AFMETINGEN:
L 400 / B 400 / 150 mm

Afneembaar deksel, IP68, wiellast 1-20 to. 8 plaatsen voor modules grootte 3 = 109 x 89 mm6 plaatsen met scharnierend deksel.



VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
ULMEN

AFMETINGEN:
L 400 / B 400 / 150 mm

Afneembaar deksel, IP68, wiellast 1-20 to. 2 plaatsen voor modules grootte 3 = 109 x 89 mm. 2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 of 2 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
UMKIRCH

AFMETINGEN:
L 400 / B 400 / 150 mm

Afneembaar deksel, IP68, wiellast 1-20 to.

4 plaatsen voor modules grootte 3 = 109 x 89 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment,
b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
UNDELOH

AFMETINGEN:
L 400 / B 400 / 250 mm

Afneembaar deksel, IP68, wiellast 1-20 to. 6 plaatsen voor modules grootte 3 = 109 x 89 mm.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
UNNAU

AFMETINGEN:
L 400 / B 400 / 250 mm

Afneembaar deksel, IP68, wiellast 1-20 to. 12 plaatsen voor modules grootte 3 = 109 x 89 mm.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
URSBERG

AFMETINGEN:
L 400 / B 400 / 250 mm

Afneembaar deksel, IP68, wiellast 1-20 to. 4 plaatsen voor modules grootte 3 = 109 x 89 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment,
b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
USEDOM

AFMETINGEN:
L 400 / B 400 / 250 mm

Afneembaar deksel, IP68, wiellast 1-20 to. 8 plaatsen voor modules grootte 3 = 109 x 89 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment,
b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

VLOERTANKS 500 x 500 mm

TYPE
VACHA

AFMETINGEN:
L 500 / B 500 / 150 mm
Hoogte met scharnierend deksel 190 mm. Deksel uitneembaar of scharnierend, IP68, wiellast 1-20 to. 5 plaatsen voor modules grootte 3 = 109 x 89 mm.



VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
VAHLDORF

AFMETINGEN:
L 500 / B 500 / 150 mm
Hoogte met scharnierend deksel 190 mm. Afneembaar of scharnierend deksel, IP68, wiellast 1-20 to. 10 plaatsen voor modules grootte 3 = 109 x 89 mm.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
VECHTA

AFMETINGEN:
L 500 / B 500 / 150 mm
Hoogte met scharnierend deksel en watertoevoer 190 mm Hoogte met scharnierend deksel en verdeler 250 mmLid uitneembaar of scharnierend, IP68, wiellast 1-20 to. 3 plaatsen voor modules grootte 3 = 109 x 89 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment,
b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
VELGAST

AFMETINGEN:
L 500 / B 500 / 150 mm

Hoogte met scharnierend deksel en verdeler 250 mm. Deksel uitneembaar of scharnierend, IP68, wiellast 1-20 to. 8 plaatsen voor modules grootte 3 = 109 x 89 mm6 plaatsen met scharnierend deksel.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
VELTEN

AFMETINGEN:
L 500 / B 500 / 250 mm
Hoogte met scharnierend deksel 290 mm. Deksel uitneembaar of scharnierend, IP68, wiellast 1-20 to. 8 plaatsen voor montagemodules grootte 3 = 109 x 89 mm of 3 plaatsen voor montagemodules grootte 4 = 169 x 126 mm. Met scharnierend deksel 2 plaatsen minder.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
VERL

AFMETINGEN:
L 500 / B 500 / 250 mm
Hoogte met scharnierend deksel 290 mm. Deksel afneembaar of scharnierend, IP68, wiellast 1-20 to. 16 plaatsen voor modules Grootte 3 = 109 x 89 mm. Met scharnierend deksel 4 plaatsen minder.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
VERSMOLD

AFMETINGEN:
L 500 / B 500 / 250 mm
Höhe bei scharniertem Deckel 290 mm

Afneembaar of scharnierend deksel, IP68, wiellast 1-20 to. 6 plaatsen voor het plaatsen van modules grootte 3 = 109 x 89 mm. Met scharnierend deksel 2 plaatsen voor modules en minder of 2 plaatsen voor het plaatsen van modules grootte 4 = 169 x 126 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
VORWERK

AFMETINGEN:
L 500 / B 500 / 250 mm
Hoogte met scharnierend deksel 290 mm. Deksel afneembaar of scharnierend, IP68, wiellast 1-20 to. 12 plaatsen voor modules Grootte 3 = 109 x 89 mm. Met scharnierend deksel 4 moduleplaatsen minder.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

VLOERTANKS 600 x 600 mm

TYPE
WACKEN

AFMETINGEN:
L 600 / B 600 / 150 mm
Hoogte met scharnierend deksel 190 mm. Afneembare of scharnierende deksel, IP68, wielbelasting 1-20 to. 6 plaatsen voor modules grootte 3 = 109 x 89 mm.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
WAGING

AFMETINGEN:
L 600 / B 600 / 150 mm
Hoogte met scharnierend deksel 190 mm. Afneembare of scharnierende deksel, IP68, wielbelasting 1-20 to. 12 plaatsen voor montagemodules grootte 3 = 109 x 89 mm.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
WEEDE

AFMETINGEN:
L 600 / B 600 / 150 mm
Hoogte met scharnierend deksel 190 mm. Hoogte met scharnierend deksel en verdeler 250 mm. Deksel uitneembaar of scharnierend, IP68, wiellast 1-20 to. 4 plaatsen voor modules grootte 3 = 109 x 89 mm of 2 plaatsen voor modules grootte M4 = 169 x 126 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 voedingswatermodule of 1 distributiemodule 18 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
WEEZE
geen foto

AFMETINGEN:
L 600 / B 600 / 150 mm
Deksel uitneembaar of scharnierend, IP68, wiellast 1-20 to.

8 plaatsen voor modules grootte 3 = 109 x 89 mm of

2 plaatsen voor modules grootte M4 = 169 x 126 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 of 2 voedingswatermodules of 1 distributiemodule

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
WOLFEN

AFMETINGEN:
L 600 / B 600 / 250 mm

3 plaatsen voor montagemodules grootte 4 = 169 x 126 mm. De foto toont een speciale versie zonder modules om meer stopcontacten op te nemen.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 voedingswatermodule of 1 distributiemodule 18 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
WURZEN

AFMETINGEN:
L 600 / B 600 / 250 mm

afneembaar deksel, IP68, wielbelasting 1-20 tot.

4 plaatsen voor installatiemodules grootte 4 = 169 x 126 mm

4 plaatsen voor de modules 89 x 109 mm in twee aparte vakken

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont een installatievoorbeeld. Vanaf 2020 worden verdelers in StarConnex vloertanks uitgevoed als IP68 waterdichte gelaste 19" rekken als ze bestemd zijn voor gebruik buitenshuis, zoals hier getoond.
