19"-Bodentanks & Racks

Unterflur-Verteiler im 19"-System aus Edelstahl, wasserdicht IP68 und überfahrbar. Edelstahl-Racks IP68.



Wenn 19" Racks in Bühnen, Hohlböden, in den Sohlen von Hangars oder in Außenflächen unterzubringen sind, bieten StarConnex 19"-Edelstahl-Bodentanks die besten Voraussetzungen. Wasserdicht verschweißte Edelstahlgehäuse mit wahlweise scharnierten Deckeln für 13 bis 26 HE sind die Lösung für jede 19" Technik im Boden.

TYP
BEND

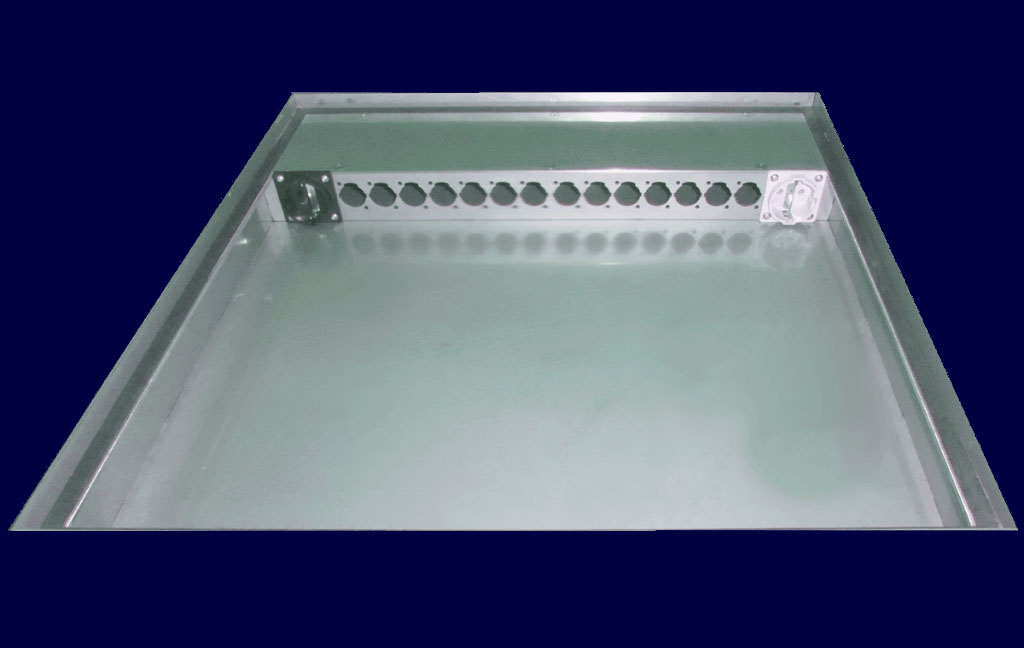

Edelstahl-Bodentank Zoll-System 1HE mit Neutrik-D-Form Lochbildern

ABMESSUNGEN:

600 x 600 mm / Höhe 85 mm

Lochraster für 1 HE / T 100 mm

Stecker-Richtung horizontal

PKW-fest und geschlossen wasserdicht IP68

Abb. zeigt Beispiel mit 2 Schuko-Steckdosen und Frontplatte 14 x Lochbild Neutrik D-Form



Zuleitungen seitlich Stufennippel

oder IPON Kabelverschraubungen

oder Verschraubungen für flexible Leerrohre max. M32

TYP
BILLINGS

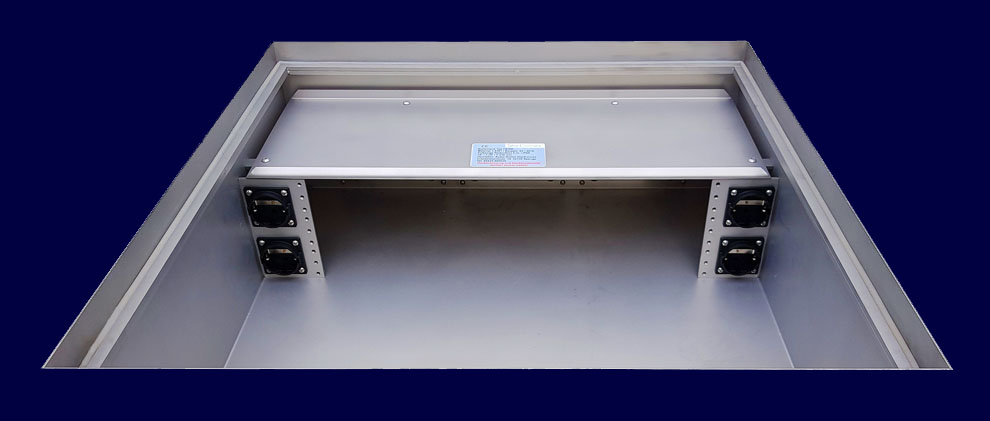

Bodentank für 19-Zoll-Rack 3 HE

ABMESSUNGEN:

600 x 600 x 200 mm

Lochraster für 19" 3 HE / T 200 mm

Stecker-Richtung horizontal

PKW-fest und geschlossen wasserdicht IP68

Abb. zeigt Beispiel mit 4 Schuko-Steckdosen, ohne Rack

Zuleitungen seitlich Stufennippel

oder IPON Kabelverschraubungen

oder Verschraubungen für flexible Leerrohre max. M32

TYP
BOSTON
19-Zoll-Bodentank wasserdicht 13 HE bis 125A

ABMESSUNGEN:

600 x 600 mm / Höhe 600 mm

Lochraster für 13 HE

Material Edelstahl

Deckel abnehmbar, LKW-fest und geschlossen wasserdicht IP68

Abb. zeigt Bestückungsbeispiel, lieferbar auch ohne Bestückung

Zuleitungen unten seitlich oder unterseitig über Mauerdurchführungen, IPON-Kabelverschraubungen, oder Stutzen für Leerrohre DN50 oder DN110

TYP
BOSTON

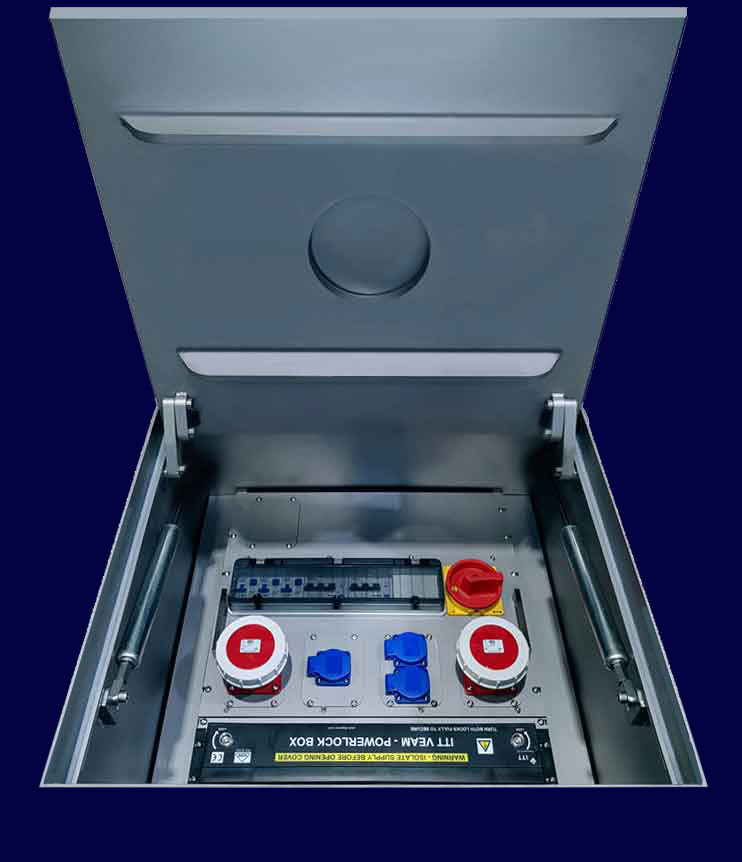

StarConnex Bodentank 19 Zoll Deckel scharniert

ABMESSUNGEN:

600 x 600 mm / Höhe 600 mm

Lochraster für 13 HE, in breiterer Ausführung bis 26 HE

Material Edelstahl

Deckel scharniert und gasdruckfederunterstützt, LKW-fest und geschlossen wasserdicht IP68

Abb. zeigt Bestückungsbeispiel, lieferbar auch ohne Bestückung

Dieser Bodentank, in der Luftfahrtbranche Floor Pit genannt, prädestiniert sich durch seine modulare Bestückbarkeit mit 19"-Racks aller Hersteller als universelle Boden-Versorgungseinheit in Hangars, Forschung und Industrie, sowie in Außenbereichen für Marktplätze und Eventflächen jeder Art.

Zuleitungen unten seitlich oder unterseitig über Mauerdurchführungen, IPON-Kabelverschraubungen, oder Stutzen für Leerrohre DN50, DN110, DN150 oder DN200.

19" Racks

StarConnex-19" Racks aus Edelstahl sind in IP54, IP66 und wasserdicht IP68 lieferbar, leer oder individuell für den jeweiligen Bedarf ausgestattet. Leitungseinführungen sind standardmäßig rückseitig über IPON-Verschraubungen, Leerrohr-Anschlüsse, Durchführungsklemmen oder Steckverbinder möglich.

TYP

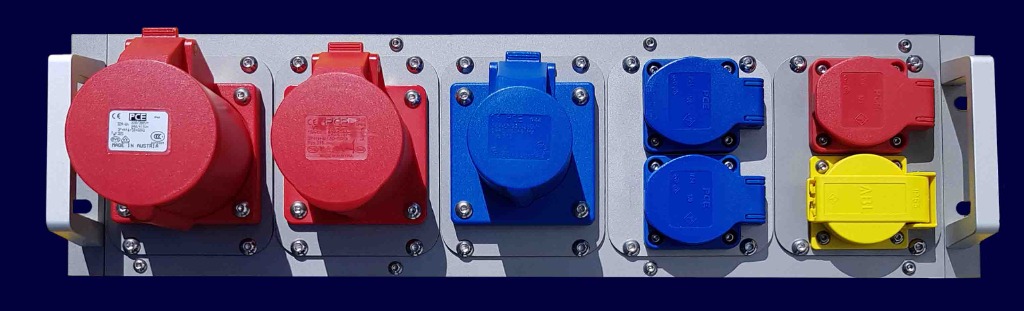

StarConnex 19" Modul-Rack
19-Zoll-Rack 3HE für modulare Bestückung

ABMESSUNGEN:
B 19" / Höhe 3 HE / Tiefe 100 mm

Frontplatte mit 5 Bestückungs-Modulen Größe M3

Abb. zeigt Bestückungsbeispiel.

Aufgrund der doppelten Flexibilität, auf Rack-Ebene und Modul-Ebene, sind diese robusten Edelstahl-Racks prädestiniert für Bühnen-Technik, Veranstaltungs-Technik, Forschung und Seefahrt.

Rückseite: 4 Zuleitungs-Module Größe M3 oder
Kabelverschraubungen oder wasserdichte Steckverbinder
Die Gehäuse sind wasserdicht verschweißt.
Module Größe 3 finden Sie in großer Auswahl HIER.

1 C63A/5, 1 C32A/5, 1 C16A/3, 2 Schuko 16A/3 IP54 bl, 1 Schuko 16A/3 P54 rt, 2 RJ45 C6 ge.

Auch als Leer-Gehäuse lieferbar.

TYP

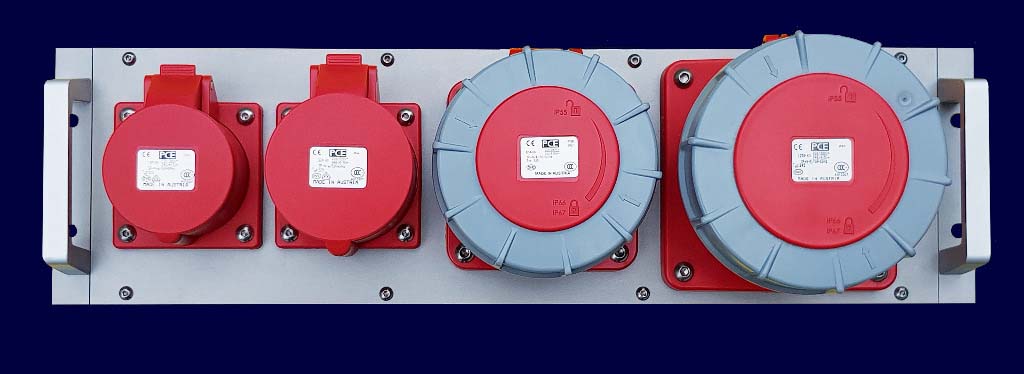

StarConnex 19" CEE-Rack
19-Zoll Starkstrom-Rack mit CEE-Steckdosen

ABMESSUNGEN:
B 19" / Höhe 3 HE / Tiefe 100 mm


Frontplatte als 1 Bestückungs-Modul 19" 3 HE

Abb. zeigt Bestückungsbeispiel.

Rückseite: 4 Zuleitungs-Module Größe M3 oder
Kabelverschraubungen oder wasserdichte Steckverbinder
Die Gehäuse sind wasserdicht verschweißt.

1 C16A/5, 1 C32A/5, 1 C63A/5, 1 C125A/5

TYP

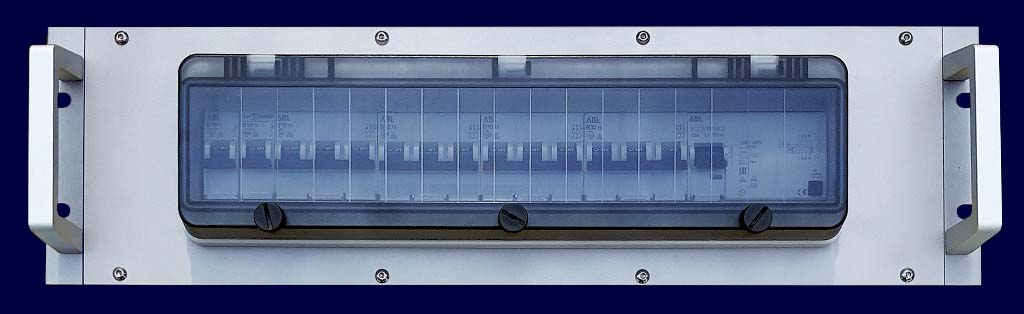

StarConnex 19" Verteiler-Rack
Edelstahl-Verteiler-Rack 19 Zoll 3 HE 22 TE mit Klappfenster

ABMESSUNGEN:
B 19" / Höhe 3 HE / Tiefe 100 mm

Frontplatte als 1 Bestückungs-Modul 19" 3 HE

Abb. zeigt Bestückungsbeispiel. Auch lieferbar mit 100 A Lasttrennschalter.

Rückseite: 4 Zuleitungs-Module Größe M3 oder
Kabelverschraubungen oder wasserdichte Steckverbinder
Die Gehäuse sind IP68 wasserdicht, die Klappfenster sind IP66/67

IP698 Normschienen-Verteiler 18 TE mit FI-Schalter und Leitungsschutzschaltern

TYP

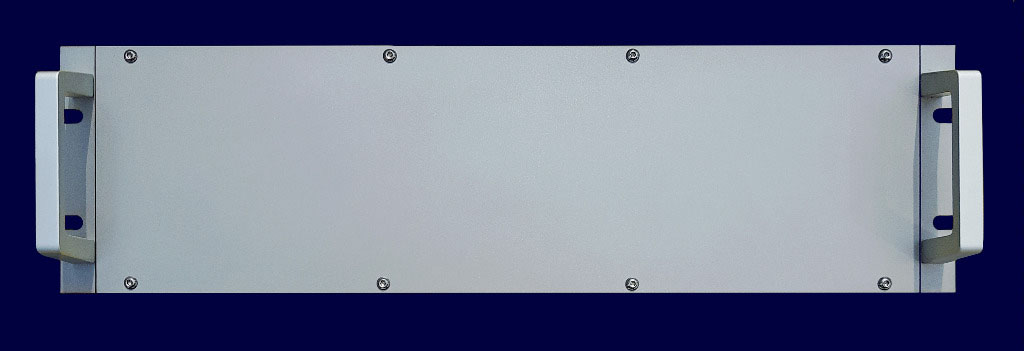

StarConnex 19" Rack IP68
Leeres 19"-Rack mit Frontplatte 3-HE Edelstahl wasserdicht IP68

ABMESSUNGEN:
B 19" / Höhe 3 HE / Tiefe 100 mm, in allen Formaten lieferbar

Wasserdichtes Edelstahl-Leer-Rack zur individuellen Bestückung. Die Gehäuse sind IP68 wasserdicht.
Frontplatte geschlossen zur eigenen Bearbeitung oder mit Ausschnitten nach Kundenvorgabe.



Rückseite: geschlossen verschweißt oder
4 Zuleitungs-Module Größe M3 oder
wasserdichte Steckverbinder



TYP

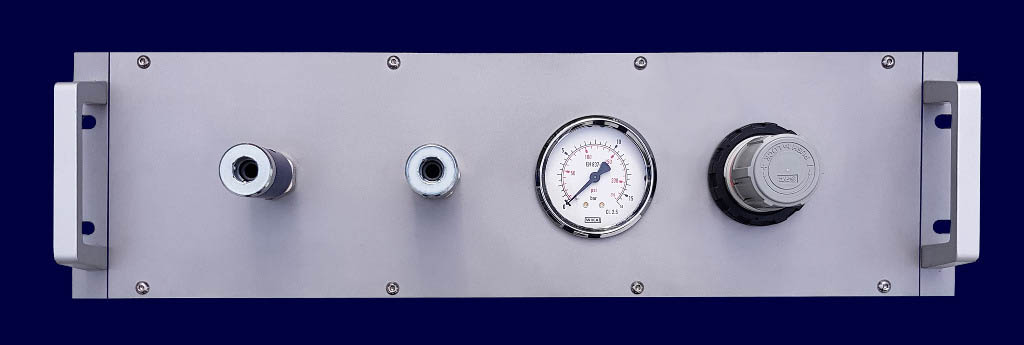

StarConnex 19" Druckluft-Rack
19-Zoll-Druckluft-Rack mit Regler, Druckanzeige und Sicherheits-Druckluftkupplungen

ABMESSUNGEN:
B 19" / Höhe 3 HE / Tiefe 100 mm,
in allen Formaten lieferbar

Frontplatte als 1 Bestückungs-Modul 19" 3 HE

Abb. zeigt Bestückungsbeispiel.



Konfiguration nach Erfordernis

Druckregler, Manometer, Druckluft-Sicherheitskupplungen

Haben Sie Fragen? Nehmen Sie Kontakt mit uns auf.

zurück

19 Zoll Bodentank – alles an Ort und Stelle

Sollen elektrische Betriebsmittel gebündelt zusammengefasst zur Verfügung gestellt werden, tut ein 19 Zoll Bodentank von StarConnex gute Dienste. So sind alle Stecker, Steckdosen und Kabelverbindungen in einem Unterflur Tank zusammengeführt und können von dort flexibel genutzt werden. Kabelsalat, unnötige Zuleitungen, die offen in Räumen herumliegen, Steckerleisten, die zu Stolperfallen werden oder Netzwerkanschlüsse, für die sonst ein separater Platz benötigt wird, sind im Unterflurverteiler gut und sicher aufgehoben. Ein weiterer Vorteil: Durch die zentrale Platzierung kann ein 19 Zoll Bodentank so installiert werden, dass er genau an der Stelle zur Verfügung steht, wo er auch benötigt wird.

Unterflurverteiler für höchste Ansprüche

Egal, ob für ein Büro oder eine Praxis, ein Geschäft oder eine Werkstatt, ein 19 Zoll Bodentank sorget für Ordnung in Sachen Versorgungskabel. Zentral an einem Platz kann Strom oder Internet direkt abgeholt und zum Arbeitsplatz geleitet werden. Möglich ist der Einbau von Unterflur Tanks natürlich auch in Veranstaltungsräumen, Sälen, Eingangshallen oder Foyers. Lösungen gibt es sowohl für den Estricheinbau, wie auch für einen Hohlboden, sodass ein nachträglicher Einbau eines Unterflurverteilers jederzeit möglich ist. Bei der Planung der Räumlichkeiten sollten diese Überlegungen von Beginn an mit einfließen, sodass bereits in diesem Stadium für entsprechende Unterflurverteiler gesorgt werden kann.

19 Zoll Bodentank in unterschiedlichen Ausführungen

Die 19 Zoll Bodentanks von StarConnex sind in der Grundfläche 600 x 600 mm groß und bieten verschiedene Höhen. Ob 85 mm, 200 mm oder 600 mm – für jeden Zweck gibt es den passenden Unterflur Tank. Je nach Ausführung können die Zuleitungen seitlich durch Stufennippel, durch IPON Kabelverschraubungen und durch Verschraubungen für flexible Leerrohre (max. M32) erfolgen. Alterantiv ist auch eine Zuleitung unten seitlich oder unterseitig über Mauerdurchführungen, IPON-Kabelverschraubungen oder Stutzen für Leerrohre DN50 oder DN110 möglich. Die Unterflurverteiler bestehen aus verschweißtem Edelstahlgehäuse, sie sind wasserdicht und auf Wunsch mit scharniertem Deckel erhältlich. Anfragen per Mail oder Telefon direkt an StarConnex.
