Bestückungs-Module Größen M1 - M3

Steckdosen und Medienanschlüsse aller Hersteller auf einheitlichen StarConnex-Modulen



Module M1 und M2 sind meistens nur Abdeckungen für unbenutzte Steckdosenplätze.

Module M3 passen für Bodentanks bis 500 x 500 mm und für einige von 600 x 600 mm, sowie für Elektranten EL120 und EL150.

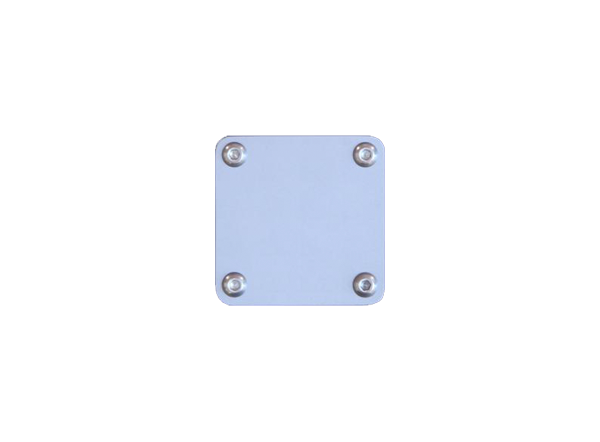

TYP
M1-000

MODULGRÖSSE M1
51 x 51 mm
BESTÜCKUNG

Abdeckung für unbenutzte Schuko Steckdosen-Modulplätze. Kann ferner werksseitig oder bauseits mit Lochbildern für von uns nicht angebotene Bestückungen versehen werden.

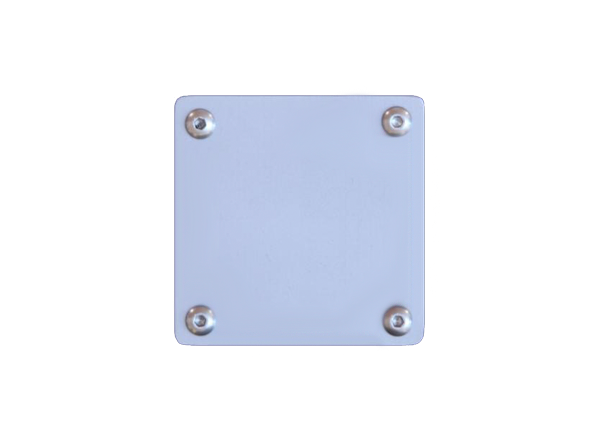

TYP
M2-000

MODULGRÖSSE M2
75 x 75 mm
BESTÜCKUNG

Abdeckung für unbenutzte CEE 16 oder 32 A Steckdosen-Modulplätze. Kann ferner werksseitig oder bauseits mit Lochbildern für von uns nicht angebotene Bestückungen versehen werden.

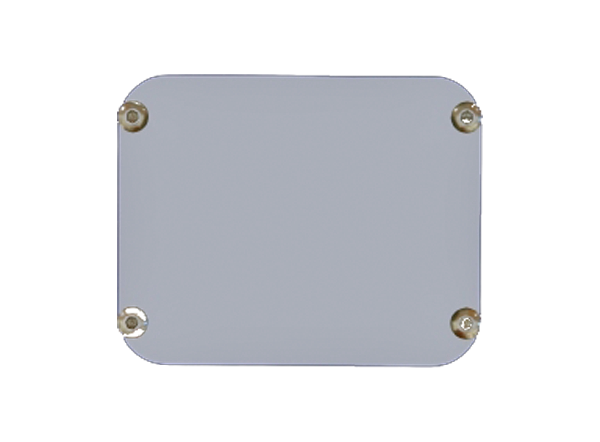

TYP
M3-000

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

Abdeckung für unbenutzte Bestückungs-Modulplätze Größe M3. Kann ferner werksseitig oder bauseits mit Lochbildern für von uns nicht angebotene Bestückungen versehen werden.

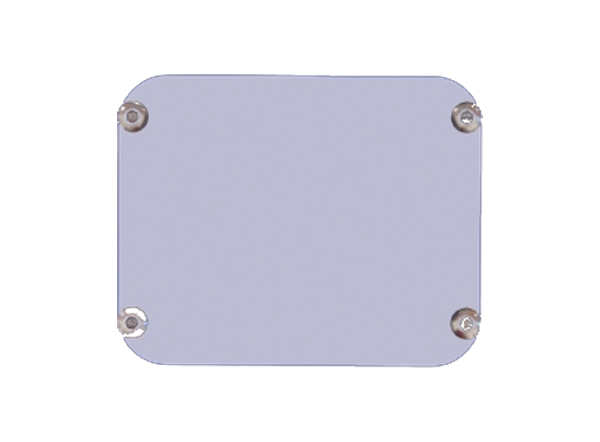

TYP
M3-001

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

Abdeckung für unbenutzte Zuleitungs-Modulplätze Größe 3 und für unbenutzte Abwasser-Modulplätze Größe M3. Mit Dichtung.

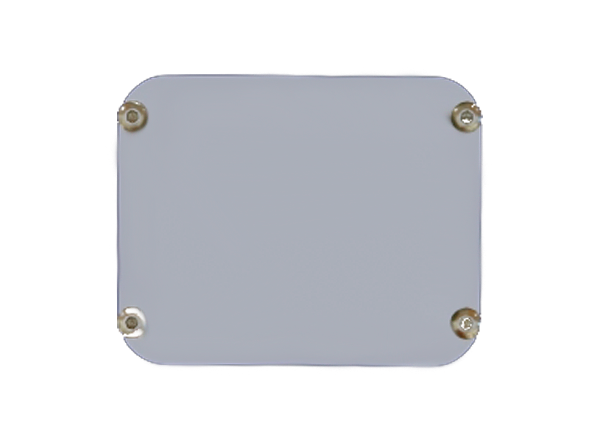

TYP
M3-002

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 SELBSTREGELNDE ELEKTRISCHE HEIZUNG 230V 20W RÜCKSEITIG

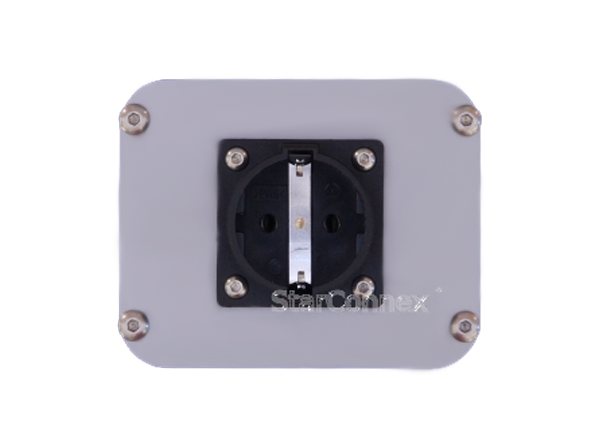

TYP
M3-003

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP20 SCHWARZ. DIE STECKDOSE IST 90° DREHBAR

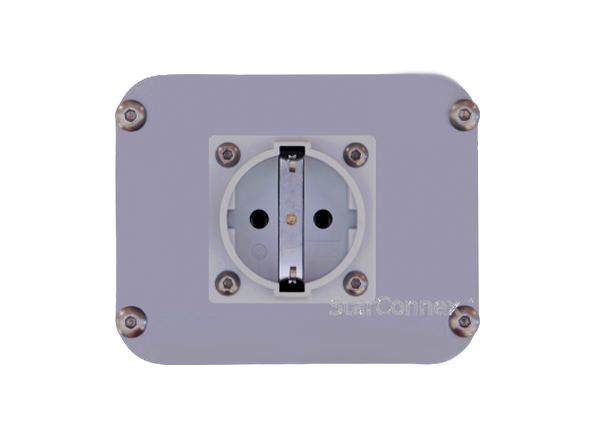

TYP
M3-004

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP20 GRAU DIE STECKDOSE IST 90° DREHBAR

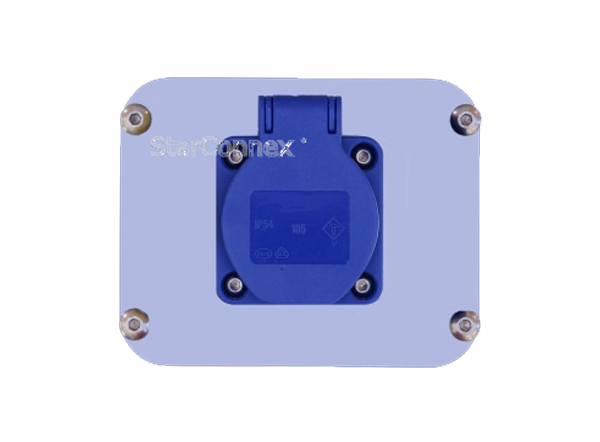

TYP
M3-005

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 BLAU. DIE STECKDOSE IST 90° DREHBAR

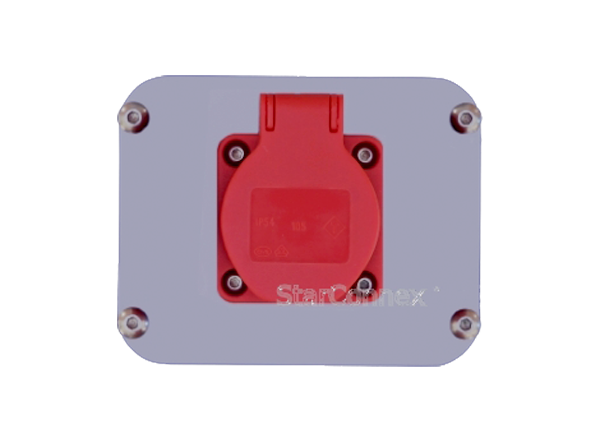

TYP
M3-006

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 ROT DIE STECKDOSE IST 90° DREHBAR

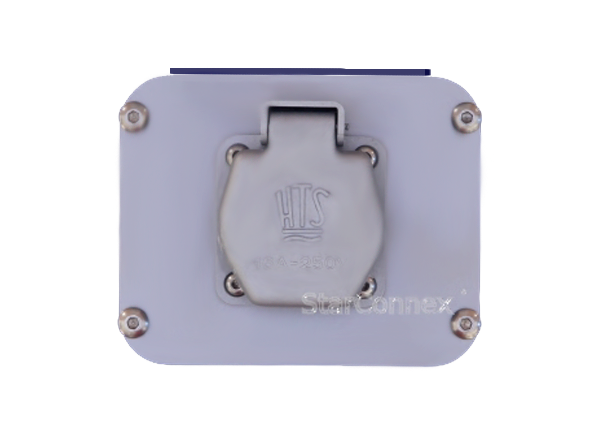

TYP
M3-007

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 METALL. DIE STECKDOSE IST 90° DREHBAR

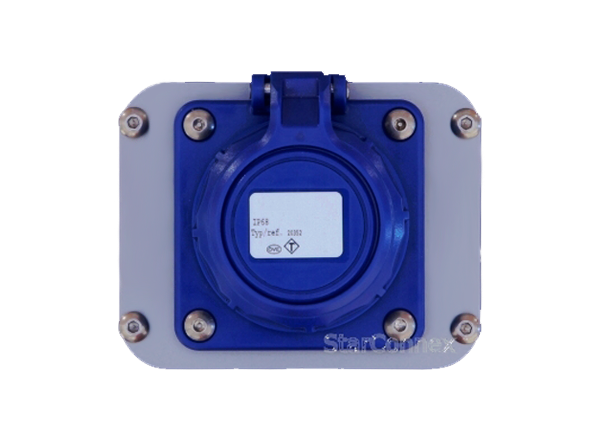

TYP
M3-008

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP68 DIE STECKDOSE IST 90° DREHBAR

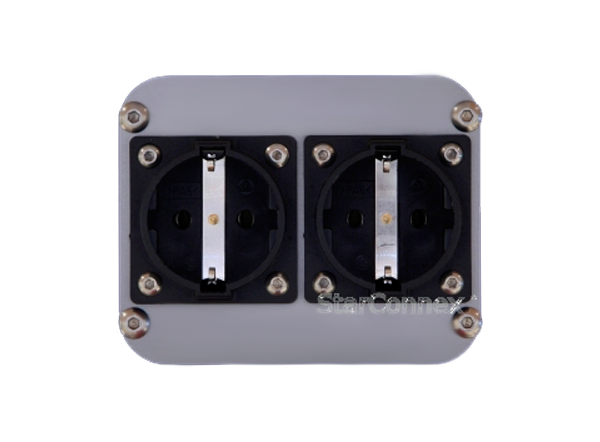

TYP
M3-009

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 SCHUKO-STECKDOSE 230V 16A 3-pol. IP20 SCHWARZ DIE STECKDOSEN SIND 90° DREHBAR

TYP
M3-010

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 SCHUKO-STECKDOSE 230V 16A 3-pol. IP20 GRAU DIE STECKDOSEN SIND 90° DREHBAR

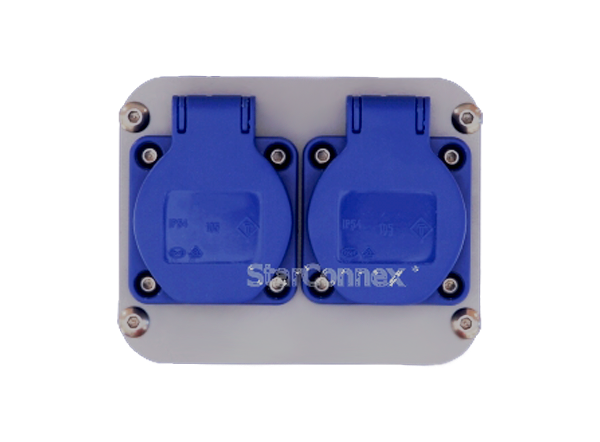

TYP
M3-011

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 BLAU

TYP
M3-012

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 ROT

TYP
M3-014

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 DOPPEL-DATENSTECKDOSE RJ45 KAT. 6 IP55 GELB DIE STECKDOSE IST 90° DREHBAR

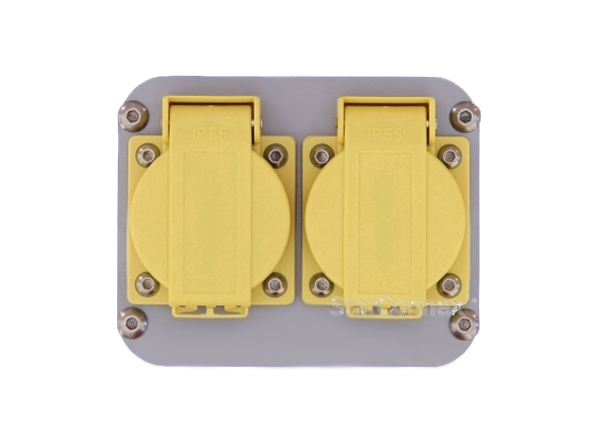

TYP
M3-015

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 DOPPEL-DATENSTECKDOSE RJ45 KAT. 6 IP55 GELB

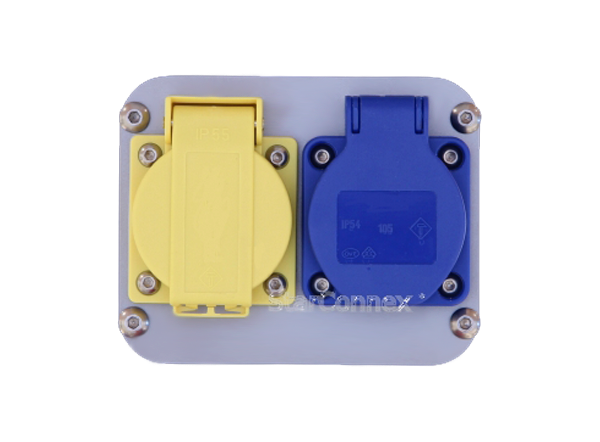

TYP
M3-016

MODULGRÖSSE M3
109 x 89 mm
M3-Modul mit Schuko-Steckdose und Doppel-Datensteckdose
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 BLAU,
1 DOPPEL-DATENSTECKDOSE RJ45 KAT. 6 IP55 GELB

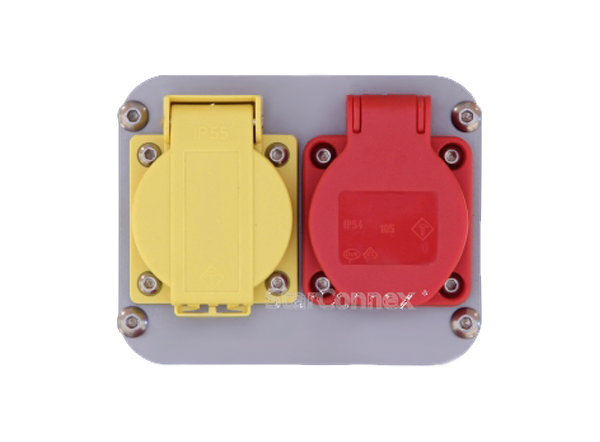

TYP
M3-017

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 ROT
1 DOPPEL-DATENSTECKDOSE RJ45 KAT. 6 IP55 GELB

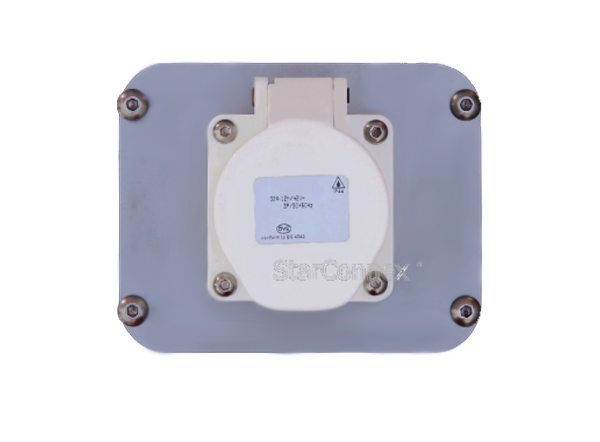

TYP
M3-018

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 CEE-STECKDOSE 24/42V= 32A 3-pol. IP44 WEISS. DIE STECKDOSE IST 90° DREHBAR

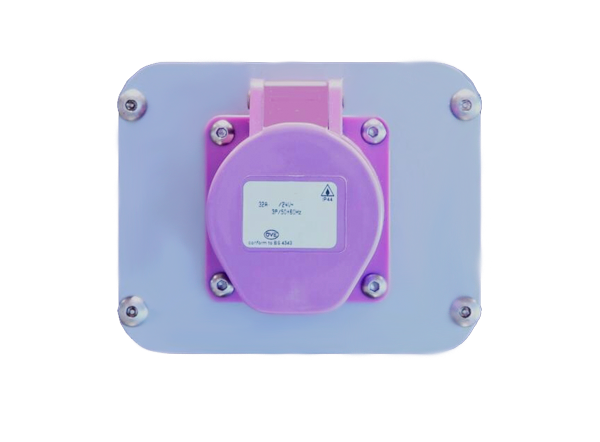

TYP
M3-019

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 CEE-STECKDOSE 24V~ 32A 3-pol. IP44 VIOLETT. DIE STECKDOSE IST 90° DREHBAR.

TYP
M3-102

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 CEE-STECKDOSE 230V 16A 3-pol. IP44. DIE STECKDOSE IST 90° DREHBAR.

TYP

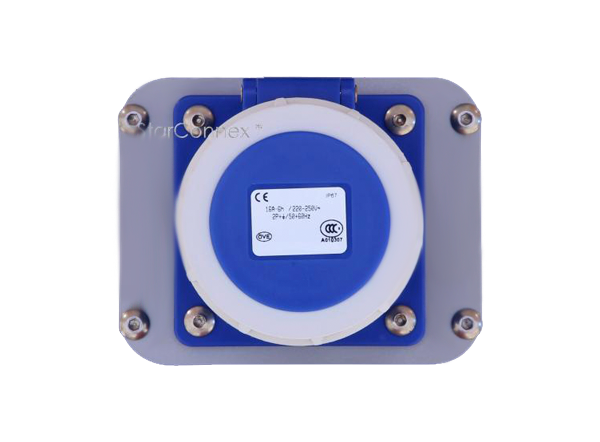

M3-103

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 CEE-STECKDOSE 230V 16A 3-pol. IP67. DIE STECKDOSE IST 90° DREHBAR.

TYP

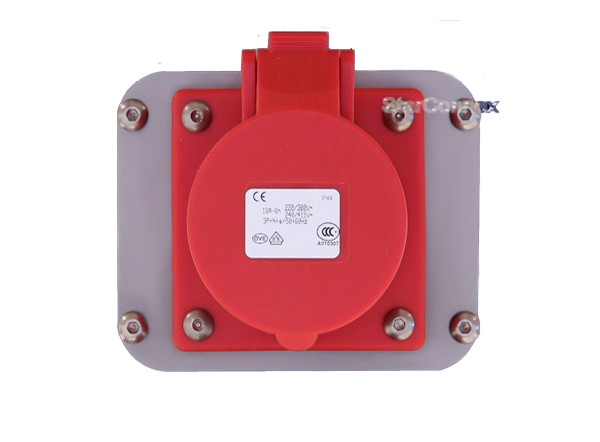

M3-104

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 CEE-STECKDOSE 400V 16A 5-pol. IP44 DIE STECKDOSE IST 90° DREHBAR

TYP
M3-105

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 CEE-STECKDOSE 400V 16A 5-pol. IP67. DIE STECKDOSE IST 90° DREHBAR.

TYP

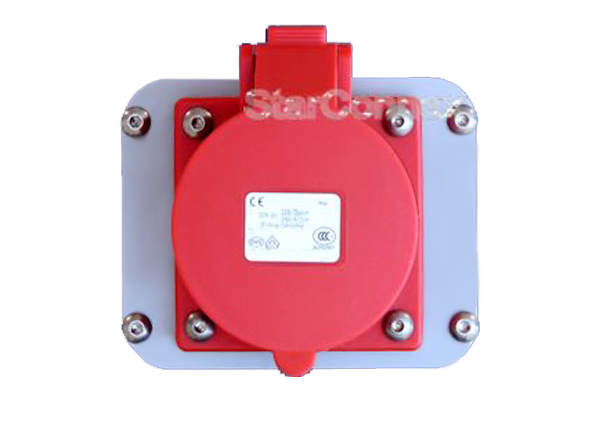

M3-106

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 CEE-STECKDOSE 400V 32A 5-pol. IP44. DIE STECKDOSE IST 90° DREHBAR .

TYP
M3-107

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 CEE-STECKDOSE 400V 32A 5-pol. IP67. DIE STECKDOSE IST 90° DREHBAR .

TYP
M3-114

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 CEE 230V 32A 3-pol. IP44

TYP
M3-115

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 CEE 230V 32A 3-pol. IP67

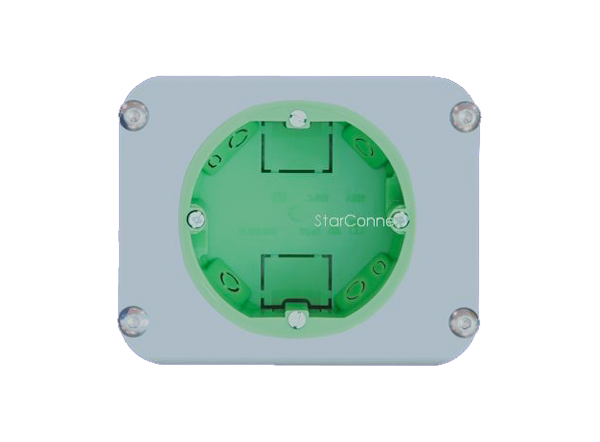

TYP
M3-205

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 LEERDOSE 65 x 35 mm. DIE LEERDOSE IST 90° DREHBAR

TYP
M3-208

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 BAJONETT-ERDER 9 mm

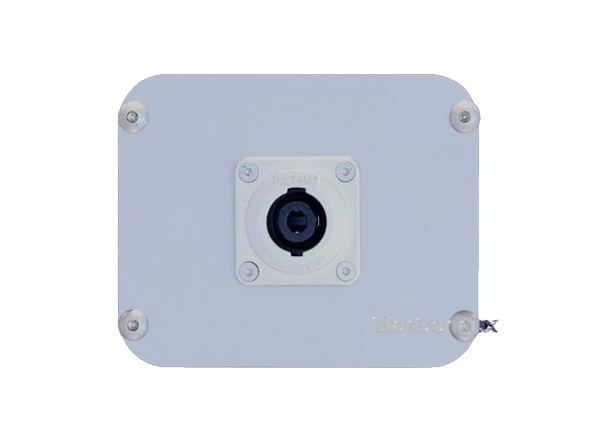

TYP
M3-211

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

LOCHBILD FÜR 1 MEDIEN-STECKDOSE NEUTRIK SERIE NLT4M / 38 x 38 mm

TYP
M3-212

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 MEDIEN-STECKDOSE NEUTRIK SERIE NLT4M / 38 x 38 mm

TYP
M3-114

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 CEE 230V 32A 3-pol. IP44

TYP
M3-115

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 CEE 230V 32A 3-pol. IP67

TYP
M3-221

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

LOCHBILD FÜR 1 MEDIEN-STECKDOSE NEUTRIK SERIE D-FLANSCH / NACH VORGABE.

TYP
M3-222

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

LOCHBILD FÜR 2 MEDIEN-STECKDOSE NEUTRIK SERIE D-FLANSCH / NACH VORGABE.

TYP
M3-223

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

LOCHBILD FÜR 3 MEDIEN-STECKDOSE NEUTRIK SERIE D-FLANSCH / NACH VORGABE.

TYP
M3-224

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

LOCHBILD FÜR 4 MEDIEN-STECKDOSE NEUTRIK SERIE D-FLANSCH / NACH VORGABE.

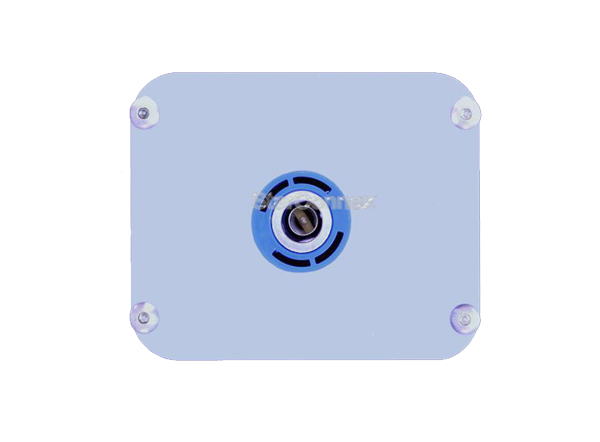

TYP
M3-303

MODULGRÖSSE M3
109 x 89 mm
1 SICHERHEITS-DRUCKLUFT-SCHNELLKUPPLUNG 1/2
BESTÜCKUNG

1 SICHERHEITS-DRUCKLUFT-SCHNELLKUPPLUNG 1/2".

TYP
M3-304

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 SICHERHEITS-DRUCKLUFT-SCHNELLKUPPLUNG 1/2"

TYP
M3-306

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

SICHTKLAPPFENSTER 4 TE.

TYP
M3-307

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 HUTPROFILSCHIENE FÜR SICHTKLAPPFENSTER 6 TE.

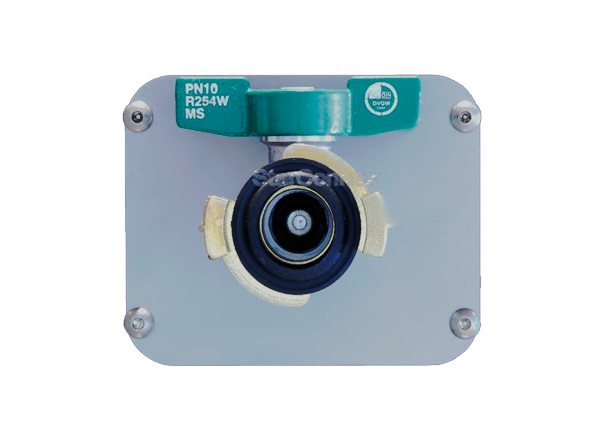

TYP
M3-310

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 DVGW-KUGELABSPERRHAHN 1/2" MIT GK-KUPPLUNG, 90° DREHBAR, RÜCKSEITIG 1-1/4" AUSSENGEWINDE.

TYP
M3-311

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 DVGW-KUGELABSPERRHAHN 3/4" MIT GK-KUPPLUNG, 90° DREHBAR, RÜCKSEITIG 1-1/4" AUSSENGEWINDE

TYP
M3-320

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 GROBSIEB-ABDECKUNG FÜR WASSERABLAUF, MIT 4 RÄNDELMUTTERN, MONTAGE INNEN.

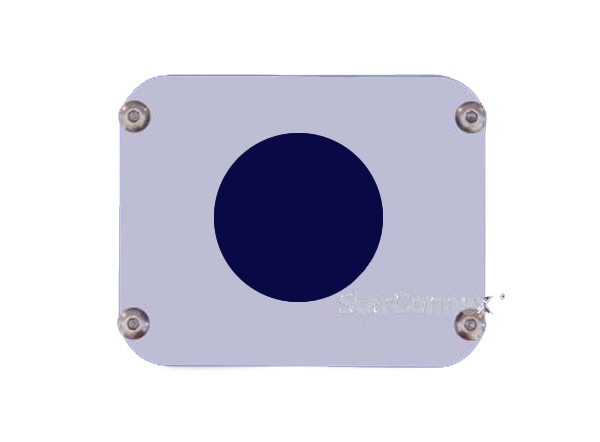

TYP
M3-321

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 LEERROHR-STUTZEN RÜCKSEITIG 50 MM LANG FÜR HT-ROHR DN50 VERWENDUNG AUCH ALS ABWASSERMODUL MONTAGE AUSSEN MIT DICHTUNG.

TYP
M3-322

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 GEWINDE-STUTZEN UNTERSEITIG 2" AG, MIT DICHTUNG
MONTAGE AUSSEN.

TYP
M3-323

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 STORZ-KUPPLUNG 2" MIT BLINDDECKEL AN EDELSTAHLKETTE 1 GEWINDE-STUTZEN UNTERSEITIG 2" AG, MONTAGE INNEN
MIT DICHTUNG.

TYP
M3-331

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 EUROKUPPLUNG GAS MESSER GRIESHEIM 8802 48 / 49.

TYP
M3-332

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 EUROKUPPLUNG GAS MESSER GRIESHEIM 8802 48 / 49.

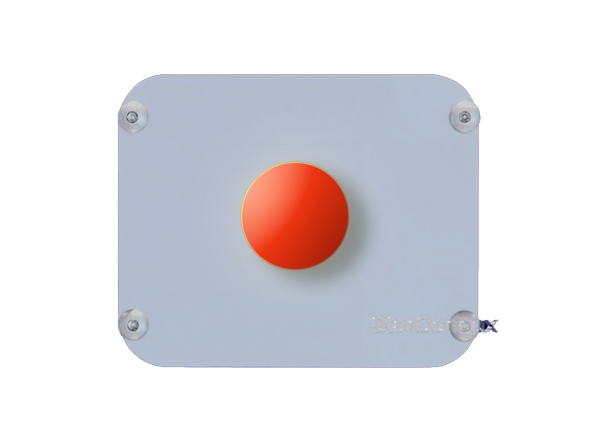

TYP
M3-340

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 NOTAUS-SCHLAGTASTER MOELLER 1S 1Ö.

TYP
M3-341

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 WAHLSCHALTER MOELLER 1S 1Ö

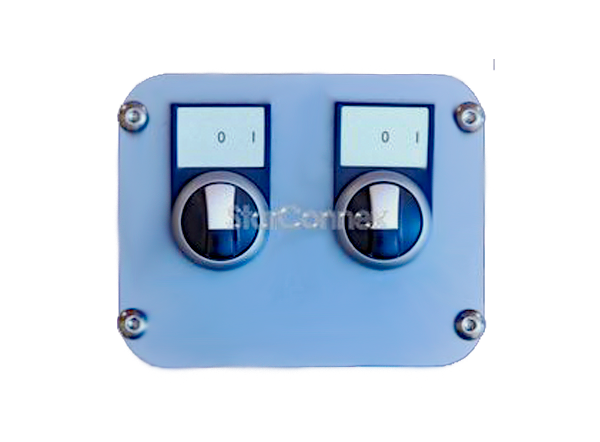

TYP
M3-342

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 WAHLSCHALTER MOELLER 1S 1Ö

TYP
M3-351

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 SCHOTTROHR INNEN UND AUSSEN 1/2" AG FÜR ZUWASSER ODER DRUCKLUFT.

TYP
M3-352

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 SCHOTTROHR INNEN UND AUSSEN 1/2" AG FÜR ZUWASSER ODER DRUCKLUFT.

TYP
M3-353

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 SCHOTTROHR INNEN UND AUSSEN 3/4" AG FÜR ZUWASSER ODER DRUCKLUFT.

TYP
M3-354

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 SCHOTTROHR INNEN UND AUSSEN 3/4" AG FÜR ZUWASSER ODER DRUCKLUFT.

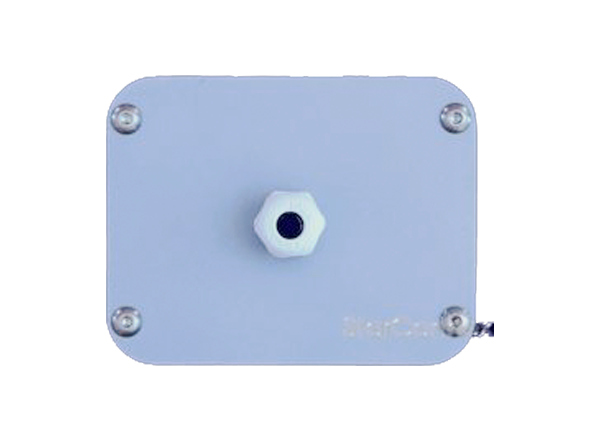

TYP
M3-641

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M16 (5,5-8).

TYP
M3-642

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 IPON-Kabelverschraubung M16 (5,5-8).

TYP
M3-643

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

3 IPON-Kabelverschraubung M16 (5,5-8).

TYP
M3-644

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

4 IPON-Kabelverschraubung M16 (5,5-8).

TYP
M3-645

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M20 (7-12).

TYP
M3-646

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 IPON-Kabelverschraubung M20 (7-12).

TYP
M3-647

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

3 IPON-Kabelverschraubung M20 (7-12).

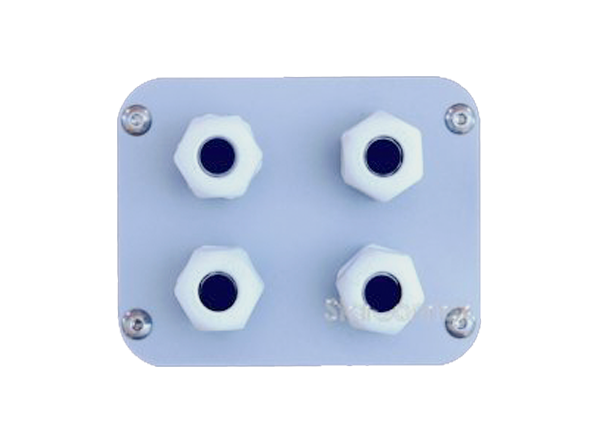

TYP
M3-648

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

4 IPON-Kabelverschraubung M20 (7-12).

TYP
M3-649

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M25 (12-18).

TYP
M3-650

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 IPON-Kabelverschraubung M25 (12-18).

TYP
M3-651

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

3 IPON-Kabelverschraubung M25 (12-18).

TYP
M3-652

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

4 IPON-Kabelverschraubung M25 (12-18).

TYP
M3-653

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M32 (18-25).

TYP
M3-654

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 IPON-Kabelverschraubung M32 (18-25).

TYP
M3-655

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M40 (22-32).

TYP

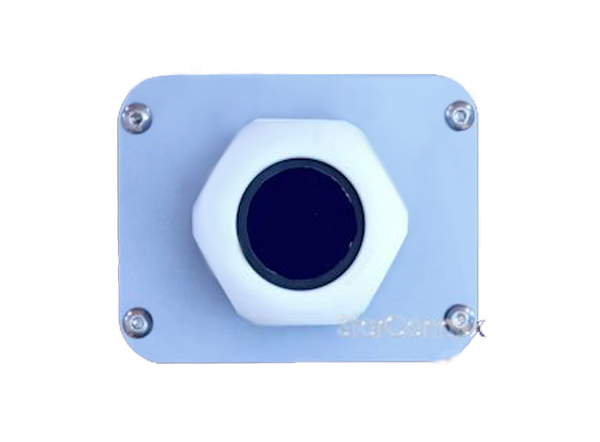

M3-656

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M50 (32-38).

TYP
M3-657

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M63 (38-44).

TYP
M3-683

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 Verschraubung M16 für Kunststoff-Wellrohr FRÄNKISCHE FFKuS-EM-F-105 co2ntrol d= 9,9 mm D= 16 mm.

TYP
M3-684

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 Verschraubung M16 für Kunststoff-Wellrohr FRÄNKISCHE FFKuS-EM-F-105 co2ntrol d= 9,9 mm D= 16 mm.

TYP
M3-685

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 Verschraubung M20 für Kunststoff-Wellrohr FRÄNKISCHE FFKuS-EM-F-105 co2ntrol d= 13 mm D= 20 mm.

TYP
M3-686

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 Verschraubung M20 für Kunststoff-Wellrohr FRÄNKISCHE FFKuS-EM-F-105 co2ntrol d= 13 mm D= 20 mm.

TYP
M3-687

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 Verschraubung M25 für Kunststoff-Wellrohr FRÄNKISCHE FFKuS-EM-F-105 co2ntrol d= 17,4 mm D= 25 mm.

TYP
M3-688

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 Verschraubung M25 für Kunststoff-Wellrohr FRÄNKISCHE FFKuS-EM-F-105 co2ntrol d= 17,4 mm D= 25 mm.

TYP
M3-689

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

1 Verschraubung M32 für Kunststoff-Wellrohr FRÄNKISCHE FFKuS-EM-F-105 co2ntrol d= 22,9 mm D= 32 mm.

TYP
M3-690

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 Verschraubung M32 für Kunststoff-Wellrohr FRÄNKISCHE FFKuS-EM-F-105 co2ntrol d= 22,9 mm D= 32 mm.

TYP
M3-692

MODULGRÖSSE M3
109 x 89 mm
BESTÜCKUNG

2 Verschraubung für Sealtite 3/8".
