Bestückungs-Module Größe M4

Steckdosen und Medienanschlüsse aller Hersteller auf Modulen



Module M4 sind für weitere vier Bodentanks von 600 x 600 mm geeignet, außerdem für Elektranten EL200 und Hängeverteiler HV200.

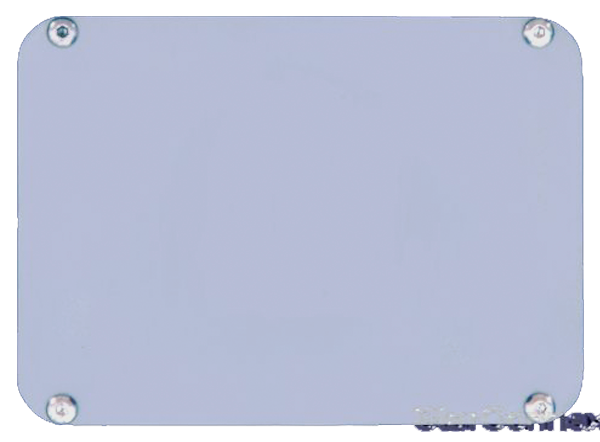

TYP
M4-000

MODULGRÖSSE M4
169 x 126 mm
Abdeckung für unbenutzte Modulplätze Größe 4.
BESTÜCKUNG

KEINE
Abdeckung für unbenutzte Modulplätze Größe 4. Kann ferner werksseitig oder bauseits mit Lochbildern für von uns nicht angebotene Bestückungen versehen werden.

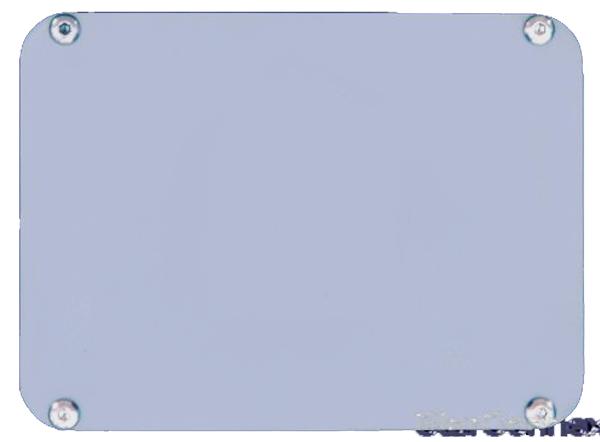

TYP
M4-001

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

KEINE
Abdeckung für unbenutzte Modulplätze Größe 4.
Mit Dichtung.

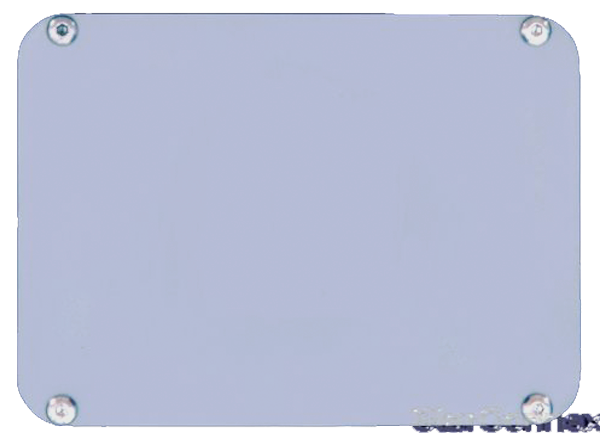

TYP
M4-002

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 SELBSTREGELNDE ELEKTRISCHE HEIZUNG 230V 20W
RÜCKSEITIG

TYP

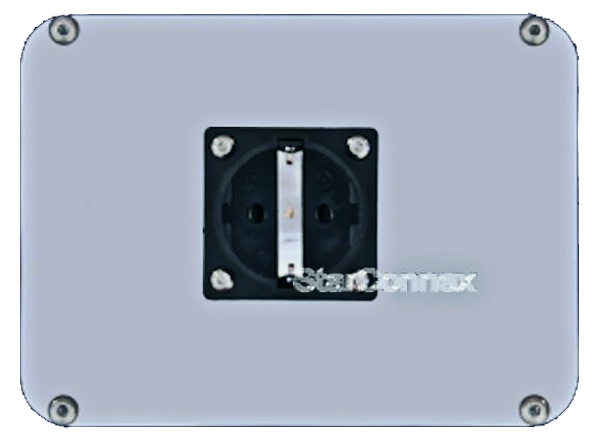

M4-003

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP20 SCHWARZ
DIE STECKDOSE IST 90° DREHBAR

TYP

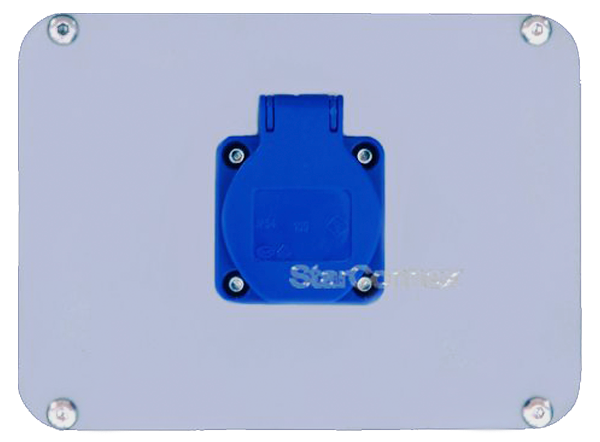

M4-005

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 BLAU
DIE STECKDOSE IST 90° DREHBAR

TYP

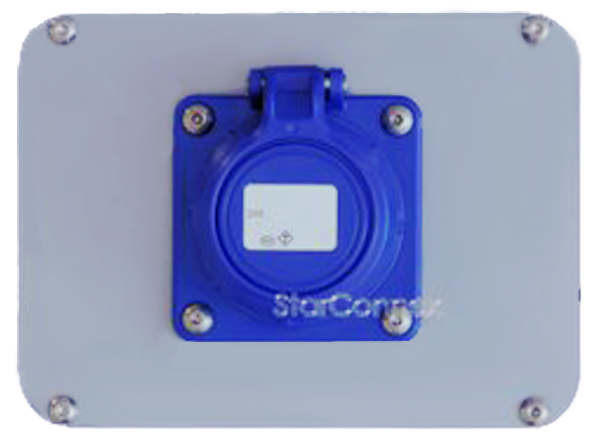

M4-007

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP68
DIE STECKDOSE IST 90° DREHBAR

TYP
M4-008

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 SCHUKO-STECKDOSE 230V 16A 3-pol. IP68

TYP

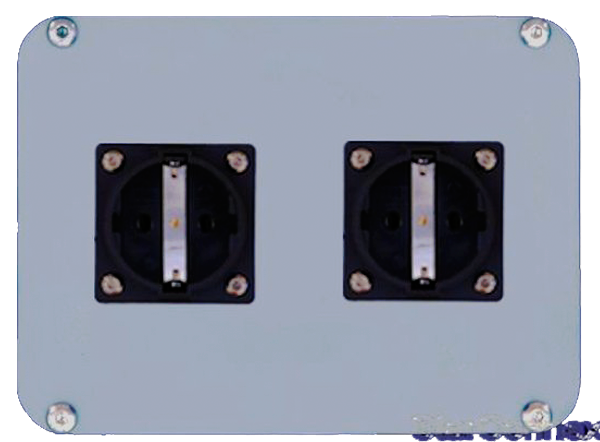

M4-009

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 SCHUKO-STECKDOSE 230V 16A 3-pol. IP20
DIE STECKDOSEN SIND 90° DREHBAR

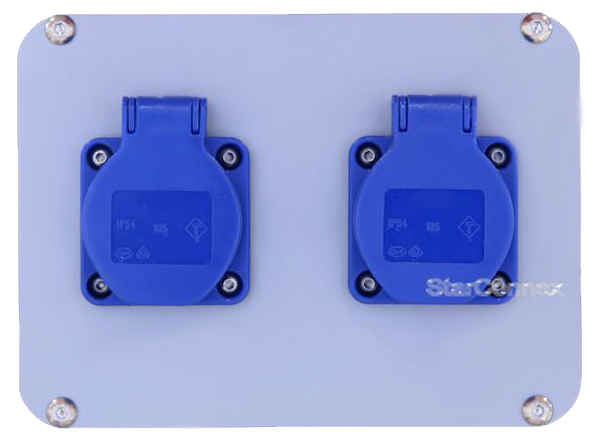

TYP
M4-011

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 SCHUKO-STECKDOSE 230V 16A 3-pol. IP55 BLAU
DIE STECKDOSEN SIND 90° DREHBAR

TYP

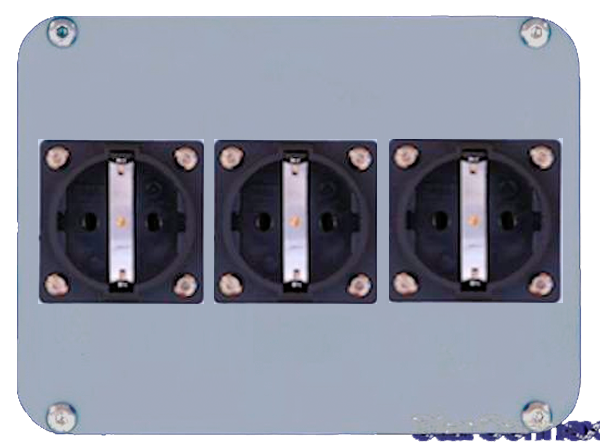

M4-015

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

3 SCHUKO-STECKDOSE 230V 16A 3-pol. IP20 SCHWARZ

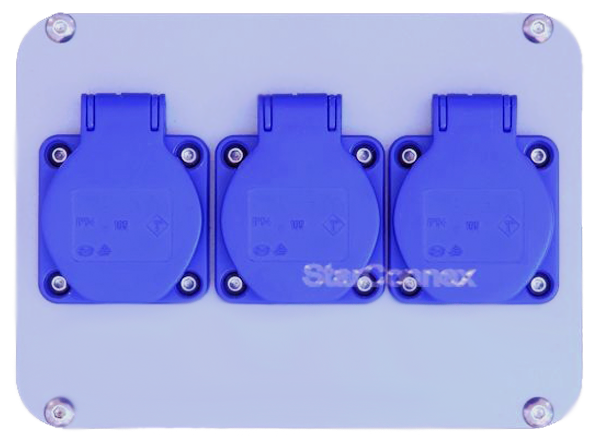

TYP
M4-017

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

3 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 BLAU

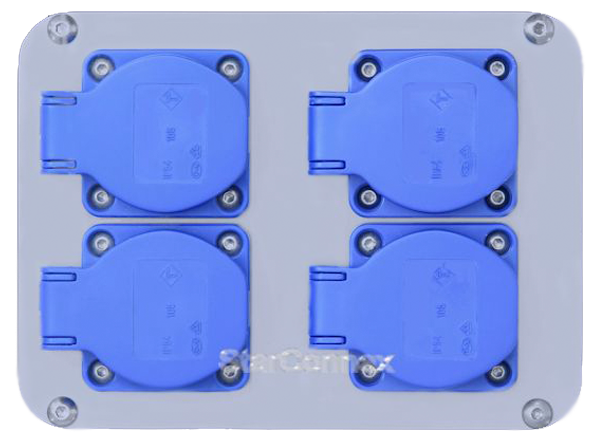

TYP
M4-022

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

4 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 BLAU

TYP
M4-025

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

3 SCHUKO-STECKDOSE 230V 16A 3-pol. IP20 SCHWARZ

TYP
M4-111

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 DOPPEL-DATENSTECKDOSE RJ45 KAT. 6 IP55 GELB

TYP
M4-114

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

4 DOPPEL-DATENSTECKDOSE RJ45 KAT. 6 IP55 GELB

TYP
M4-122

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 ROT
1 DOPPEL-DATENSTECKDOSE RJ45 KAT. 6 IP55 GELB

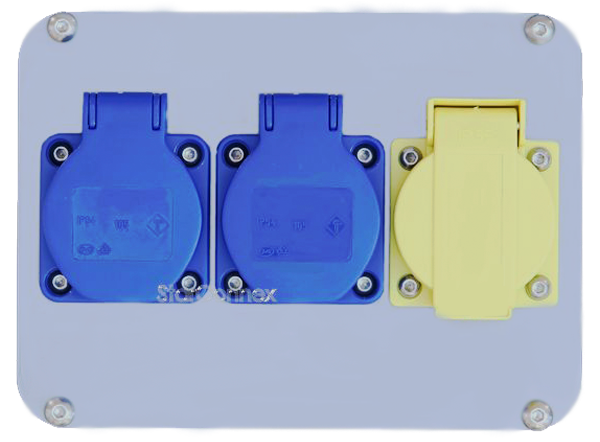

TYP
M4-123

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 BLAU
1 DOPPEL-DATENSTECKDOSE RJ45 KAT. 6 IP55 GELB

TYP

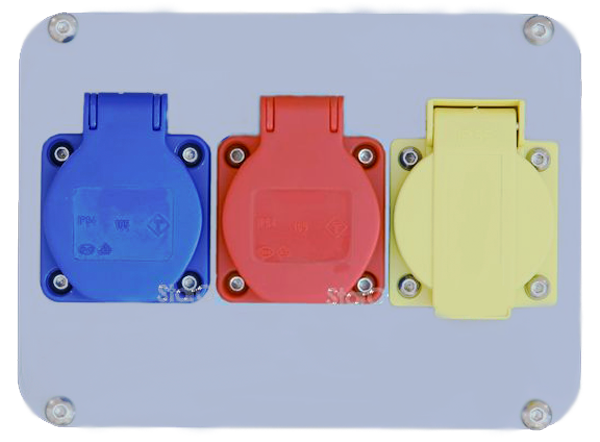

M4-129

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 BLAU
1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 ROT
1 DOPPEL-DATENSTECKDOSE RJ45 KAT. 6 IP55 GELB

TYP
M4-130

MODULGRÖSSE M1
51 x 51 mm
BESTÜCKUNG

1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 BLAU
1 DOPPEL-DATENSTECKDOSE RJ45 KAT. 6 IP55 GELB

TYP
M4-131

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 BLAU
1 SCHUKO-STECKDOSE 230V 16A 3-pol. IP54 ROT
1 DOPPEL-DATENSTECKDOSE RJ45 KAT. 6 IP55 GELB

TYP
M4-134

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 DOPPEL-DATENSTECKDOSE RJ45 KAT.6 + 2 SCHUKO 16A 3pol. IP54

TYP
M4-202

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE 230V 16A 3pol. IP44

TYP
M4-203

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE 230V 16A 3pol. IP67

TYP
M4-204

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE 230V 32A 3pol. IP44

TYP
M4-205

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE 230V 32A 3pol. IP67

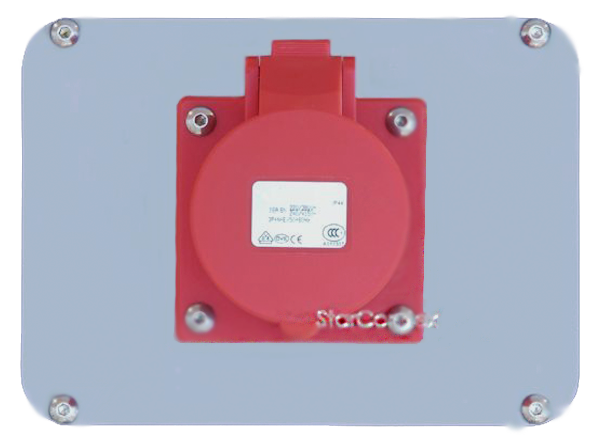

TYP
M4-206

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE-STECKDOSE 400V 16A 5-pol. IP44
DIE STECKDOSE IST 90° DREHBAR

TYP
M4-207

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE 440V 16A 5-pol. IP67

TYP

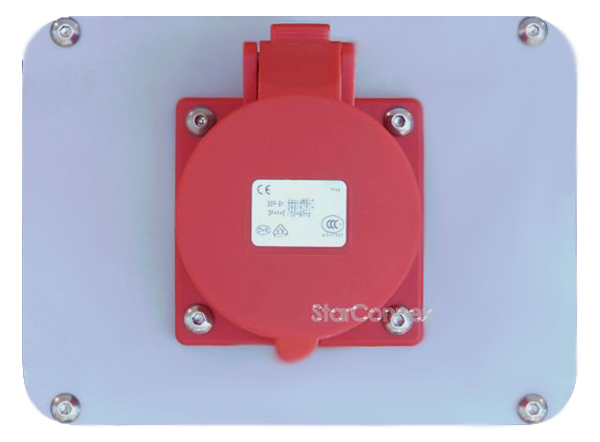

M4-208

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE-STECKDOSE 400V 32A 5-pol. IP44
DIE STECKDOSE IST 90° DREHBAR

TYP
M4-209

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE 440V 32A 5-pol. IP67

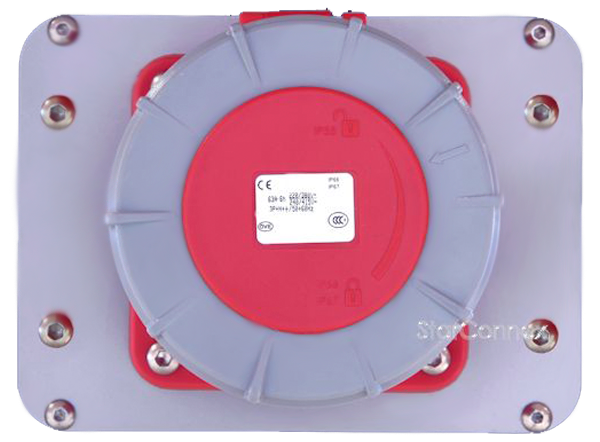

TYP
M4-211

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE-STECKDOSE 400V 63A 5-pol. IP67
DIE STECKDOSE IST 90° DREHBAR

TYP
M4-213

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE-STECKDOSE 400V 125A 5-pol. IP67
DIE STECKDOSE IST 90° DREHBAR

TYP
M4-214

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 CEE 230V 16A 3-pol. IP44

TYP
M4-215

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 CEE 230V 16A 3-pol. IP67

TYP
M4-216

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 CEE-STECKDOSE 400V 16A 5-pol. IP44

TYP
M4-217

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 CEE 230V 32A 3-pol. IP44

TYP
M4-218

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 CEE 230V 32A 3-pol. IP67

TYP

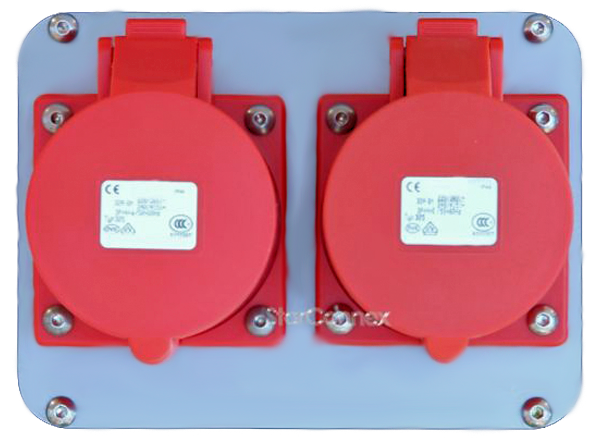

M4-224

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 CEE-STECKDOSE 400V 32A 5-pol. IP44

TYP
M4-225

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE 230V 16A 3-pol. + 1 CEE 16A 5-pol. IP44

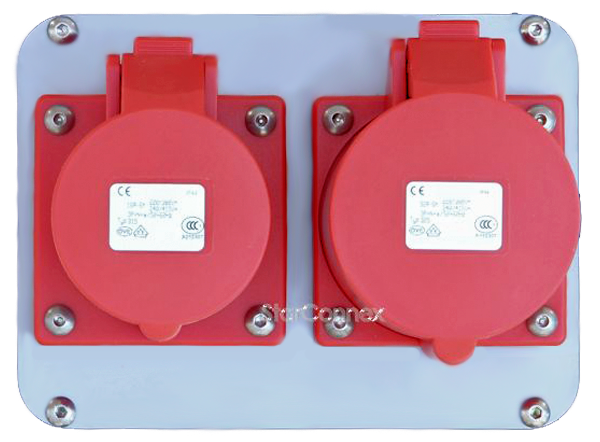

TYP
M4-227

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE-STECKDOSE 400V 16A 5-pol. IP44
1 CEE-STECKDOSE 400V 32A 5-pol. IP44

TYP
M4-231

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 SCHUKO 230V 16A 3-pol. IP68
1 CEE 440V 16A 5-pol. IP67

TYP
M4-232

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 CEE 440V 16A 5-pol. IP67

TYP
M4-233

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 SCHUKO 230V 16A 3-pol. IP68
1 CEE 440V 32A 5-pol. IP67

TYP
M4-251

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE-STECKDOSE 400V 16A 5-pol. IP67 schräg
Geeignet t für Elektranten und Hängeverteiler,
nicht geeignet für Bodentanks

TYP

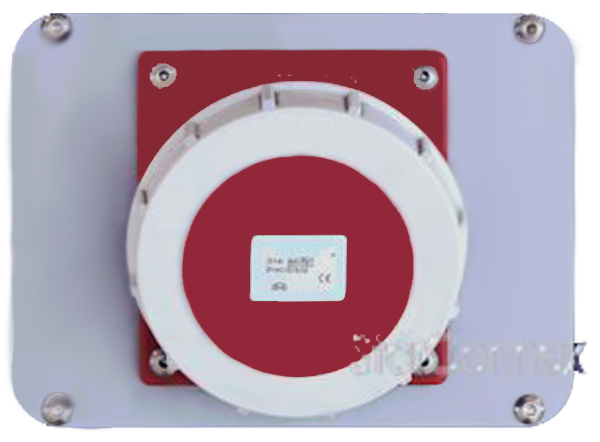

M4-252

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE-STECKDOSE 400V 32A 5-pol. IP67 schräg
Geeignet t für Elektranten und Hängeverteiler,
nicht geeignet für Bodentanks

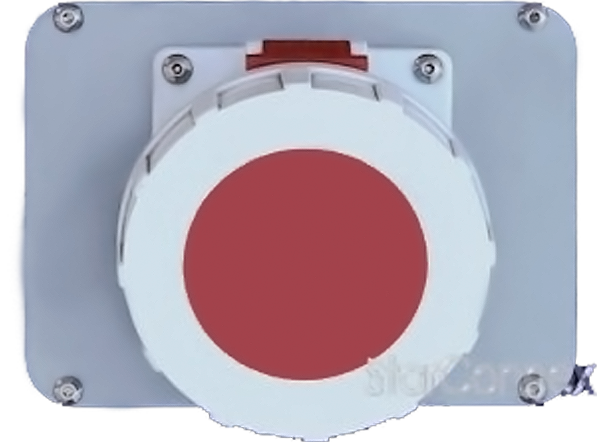

TYP
M4-253

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 CEE-STECKDOSE 400V 63A 5-pol. IP67 schräg
Geeignet t für Elektranten und Hängeverteiler,
nicht geeignet für Bodentanks

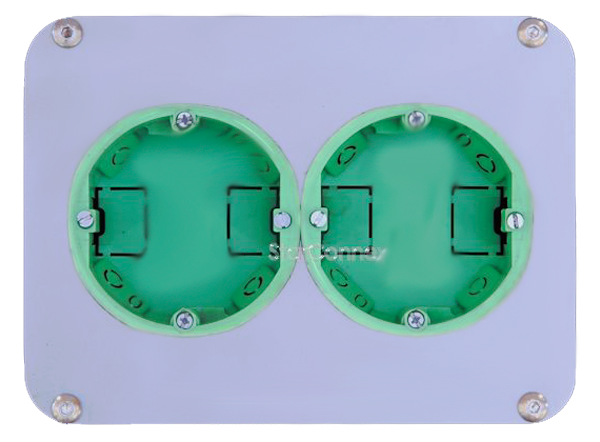

TYP
M4-304

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 LEERDOSE 65 x 35 mm

TYP

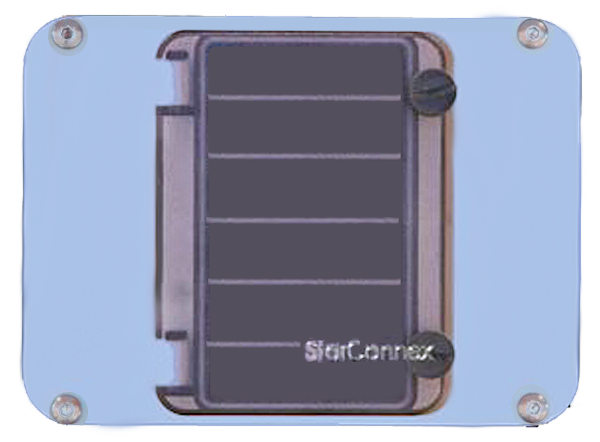

M4-306

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

SICHTKLAPPFENSTER 6 TE

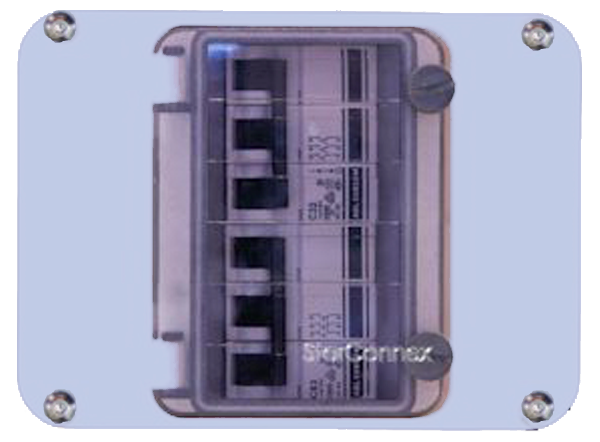

TYP
M4-307

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 SICHTKLAPPFENSTER 6 TE MIT HUTPROFILSCHIENE

TYP
M4-308

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 SICHTKLAPPFENSTE 8 TE

TYP
M4-309

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 BAJONETT-ERDER DINSE BUCHSE 9 mm

TYP
M4-310

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 BAJONETT-ERDER DINSE BUCHSE 9 mm

TYP
M4-311

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 SICHERHEITS-DRUCKLUFT-SCHNELLKUPPLUNG 1/2"

TYP
M4-312

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 SICHERHEITS-DRUCKLUFT-SCHNELLKUPPLUNG 1/2"

TYP
M4-313

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

3 SICHERHEITS-DRUCKLUFT-SCHNELLKUPPLUNG 1/2"

TYP
M4-314

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

4 SICHERHEITS-DRUCKLUFT-SCHNELLKUPPLUNG 1/2"

TYP
M4-315

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 DVGW-KUGELABSPERRHAHN 3/4" MIT GK-KUPPLUNG
RÜCKSEITIG GEWINDESTUTZEN 1-1/4" AG

TYP
M4-316

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 DVGW-KUGELABSPERRHAHN 1" MIT GK-KUPPLUNG
RÜCKSEITIG 90°-WINKEL NACH UNTEN 3/4" IG

TYP
M4-317

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 DVGW-KUGELABSPERRHAHN 3/4" MIT GK-KUPPLUNG

TYP
M4-320

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 GROBSIEB FÜR WASSERABLAUF DN50

TYP
M4-321

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 LEERROHRSTUTZEN EINSEITIG FÜR HT-ROHR DN50

TYP
M4-325

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 LEERROHRSTUTZEN EINSEITIG FÜR HT-ROHR DN110

TYP
M4-328

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 Storzkupplung 2"
Blinddeckel an Edelstahlkette

TYP
M4-331

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 EUROKUPPLUNG GAS MESSER GRIESHEIM 8802 48 / 49

TYP
M4-332

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 EUROKUPPLUNG GAS MESSER GRIESHEIM 8802 48 / 49

TYP
M4-351

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

LOCHBILD FÜR 1 MEDIEN-STECKDOSE NEUTRIK SERIE D-FLANSCH / 24 x 38 mm

TYP
M4-352

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

LOCHBILD FÜR 2 MEDIEN-STECKDOSE NEUTRIK SERIE D-FLANSCH / 24 x 38 mm

TYP
M4-353

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

LOCHBILD FÜR 3 MEDIEN-STECKDOSE NEUTRIK SERIE D-FLANSCH / 24 x 38 mm

TYP
M4-354

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

LOCHBILD FÜR 4 MEDIEN-STECKDOSE NEUTRIK SERIE D-FLANSCH / 24 x 38 mm

TYP
M4-608

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 HUTPROFILSCHIENE 8 TE LÄNGS (FÜR M4-308)

TYP
M4-641

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M16 (5,5-8)

TYP
M4-642

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 IPON-Kabelverschraubung M16 (5,5-8)

TYP
M4-643

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

3 IPON-Kabelverschraubung M16 (5,5-8)

TYP
M4-644

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

4 IPON-Kabelverschraubung M16 (5,5-8)

TYP
M4-645

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

6 IPON-Kabelverschraubung M16 (5,5-8)

TYP
M4-646

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M20 (7-12)

TYP
M4-647

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 IPON-Kabelverschraubung M20 (7-12)

TYP
M4-648

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

3 IPON-Kabelverschraubung M20 (7-12)

TYP
M4-649

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

4 IPON-Kabelverschraubung M20 (7-12)

TYP
M4-650

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

6 IPON-Kabelverschraubung M20 (7-12)

TYP
M4-651

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M25 (12-18)

TYP
M4-652

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 IPON-Kabelverschraubung M25 (12-18)

TYP
M4-653

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

3 IPON-Kabelverschraubung M25 (12-18)

TYP
M4-654

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

4 IPON-Kabelverschraubung M25 (12-18)

TYP
M4-655

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

6 IPON-Kabelverschraubung M25 (12-18)

TYP
M4-656

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M32 (18-25)

TYP
M4-657

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 IPON-Kabelverschraubung M32 (18-25)

TYP
M4-658

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M40 (22-32)

TYP
M4-659

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 IPON-Kabelverschraubung M40 (22-32)

TYP
M4-660

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M50 (32-38)

TYP
M4-661

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 IPON-Kabelverschraubung M50 (32-38)

TYP
M4-662

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 IPON-Kabelverschraubung M63 (38-44)

TYP
M4-699

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

IPON-Kabelverschraubungen nach Vorgabe

TYP
M4-721

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 Leerrohrstutzen für HT-Rohr DN50

TYP
M4-722

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

2 Leerrohrstutzen für HT-Rohr DN50

TYP
M4-723

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 Leerrohrstutzen für HT-Rohr DN110

TYP
M4-750

MODULGRÖSSE M4
169 x 126 mm
BESTÜCKUNG

1 Umluftventilator 230 V~

Haben Sie Fragen? Nehmen Sie Kontakt mit uns auf.

zurück
