Runde Bodensteckdosen COMPACT

Bodensteckdosen der Serie COMPACT sind für Außenbereiche konzipiert. Sie bestehen aus einem PVC-Gehäuse mit Deckelsitz aus gehärtetem Leichtmetallguss, Deckel und einer inneren höhenverstellbaren Edelstahl-Montageplatte mit der erforderlichen Bestückung. Die Gehäuse sind wahlweise unterseitig offen zum Einsetzen in bauseitige Leerrohrsysteme DN100/DN200 oder unterseitig geschlossen mit wasserdichten Kabelverschraubungen. Die Bestückungen können aufgrund der auswechselbaren Montageplatten jederzeit geändert werden.

Die einliegenden Deckel sind aus 15 mm dickem Edelstahl und mit Radauflasten bis 20 to. befahrbar. Der große umlaufende Gussflansch leitet hohe Auflasten in den Boden ab und zeichnet die COMPACT Bodensteckdosen durch die Möglichkeit aus, Dichtfolien hieran zu befestigen. Sie sind geschlossen wasserdicht IP68. Ein Leitungsauslassdeckel kann herausgenommen werden zur Durchleitung der Kabel bei Nutzung der Steckdosen. Ein breites Leitungsauslassdeckel-Sortiment ergänzt die Anpassung an jedes Umfeld. Die Standardgrößen sind:

COMPACT100

120 mm Deckel-Durchmesser, Gesamthöhe wahlweise 125-250 mm, mögliche Bestückung 1 Schuko-, Doppeldaten- oder Antennen-Steckdose.

COMPACT200

220 mm Deckel-Durchmesser, Gesamthöhe 150-450 mm, mögliche Bestückung bis 5 Schuko-Steckdosen, oder 1 Schuko-Steckdose und 2 CEE-Steckdosen 16 oder 32 A, oder 2 Schuko-Steckdosen und 1 CEE-Steckdose 16 oder 32 A, oder 1 CEE-Steckdose 63 A, oder 1 Wasser 3/4" mit GK-Kupplung. Teilweise kann daneben noch eine Sicherheits-Druckluftkupplung Platz finden. Anstelle von Schuko-Steckdosen können auch Doppel-Datensteckdosen oder Antennensteckdosen vorgesehen werden.







COMPACT200

Die bewährte Bodensteckdose für Außenbereiche. LKW-fest, hochwasserdicht IP68, kindersicher, rostfrei, von 4 Schukosteckdosen, Daten, Zuwasser bis CEE 63 A. In unserem großen Leitungsauslassdeckel-Sortiment finden Sie auch Deckel mit seitlicher Kabelnut und Deckel mit wasserdichten Kabeldurchführungen, für deren Verwendung die Stecker an den Kabeln selbstverständlich nicht abmontiert werden müssen. Eine ideale Lösung für Mobiltheken, illuminierte Weihnachtbäume, Altpapierpressen und vieles andere.

Außenbereichs-Bodensteckdose COMPACT100

COMPACT100

Bodensteckdose für Außenbereiche, geschlossen wasserdicht IP68. Bestückung 1 Schuko-, Doppeldaten- oder Antennensteckdose, oder 1 Wasser 3/4" DVGW-Kugelabsperrhahn mit GK-Kupplung

Einbauanleitung

Ausführungen und Abmessungen

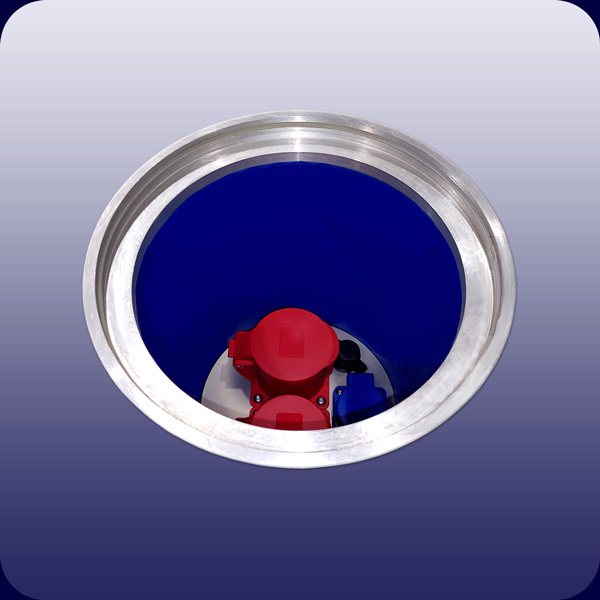

Bodensteckdose COMPACT200 offen

COMPACT200

Bodensteckdose für Außenbereiche, geschlossen wasserdicht IP68. Bestückung bis 4 Schuko-Steckdosen oder 2 Schuko- und 1 CEE-Steckdose bis 400V 32A, oder 1 CEE-Steckdose 400V 63A, oder 1 Wasser 3/4" DVGW-Kugelabsperrhahn mit GK-Kupplung

Einbauanleitung

Ausführungen und Abmessungen

Bodensteckdose für Außenbereich IP68 LKW-fest mit 1 CEE 400V 16A, 1 CEE 400V 32 A, 1 Schuko 230V 16 A, und 1  RJ45 Kat 6

COMPACT200

Ausführung mit 1 Datensteckdose RJ45 Kat 6, 1 Schuko 230V 16A, 1 CEE 400V 16A und 1 CEE  400V 32A

Abbildung ohne Lastabtrag-Flansch

Bodensteckdose Compact mit wasserdichter Kabelausleitung

COMPACT200

Ansicht mit geschlossenem Deckel. Der mittige Leitungsauslass ist ein wasserdicht eingespannter Innendeckel, im Bild in geteilter Ausführung für die wasserdichte Ausleitung eines Kabels. Diese Innendeckel-Ausführung ist auch für mehrere Kabel lieferbar.
