Elektranten ohne Türen



Elektranten stellen Energie und Daten genau dort zur Verfügung, wo sie gebraucht werden: in Handhöhe. Für Innenbereiche und geschützte Außenbereiche, wie etwa Werksgelände, werden Steckdosen und andere Ausstattungen am besten auf der Außenseite untergebracht.

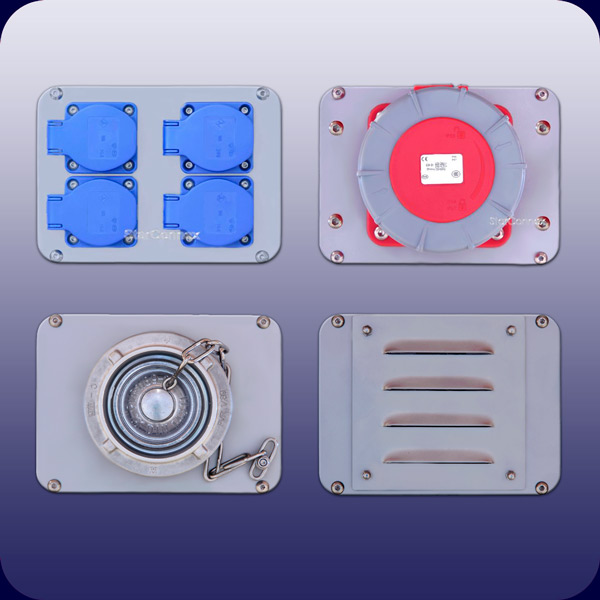

Die Elektranten sind mit Modulplätzen zur individuellen bauseitigen Bestückung mit Modulen versehen. Durch die Modultechnik ist es möglich, Geräte unabhängig von ihrem Lochbild einfach durch andere zu ersetzen. Neben Steckdosen-Modulen bietet das StarConnex-Programm eine breite Auswahl von Daten- bis Wasser-Modulen und vielen weiteren Applikationen.

Verteiler sind mit Edelstahl-Hutprofilschienen und schlagfesten Sichtklappfenstern zur individuellen Bestückung mit FI-Schaltern, Leitungsschutzschaltern, Blinkrelais, Kleinsteuerungen und anderem versehen. Die Integration der Absicherungen in die Elektranten ermöglicht die Versorgung verschiedener Steckdosen über eine gemeinsame Zuleitung.





Edelstahl-Elektrant mit Steckdosen, Datensteckdosen, elektrischem Verteiler und Druckluftanschluss in einer Triebwerk-Wartungshalle der LHT.

StarConnex-Elektranten sind sehr durabel und wartungsarm. Sie sind generell aus Edelstahl und bestens verarbeitet. Höchster technischer Standard verbindet sich hier mit überzeugender Optik. Pulverbeschichtungen werden auf Wunsch zusätzlich in allen RAL-Farben aufgebracht. Die Höhe ist standardmäßig 1.000 mm. Diese Elektranten gibt es in verschiedenen Querschnitten:



EL120 (120 x 120 mm)



Elektrant 120x120x1000mm, zweiseitig je 5 Bestückungsmodule



Typ EL120-1 hat auf einer Seite 5 Plätze für Module der Größe M3.

Typ EL120-2 hat auf zwei gegenüberliegenden Seiten je 5 Plätze für Module Größe M3. Flansch 220x220x6 mm, Lochraster 160 x 160 mm / 11 mm Durchmesser.

EL150 (150 x 150 mm)



Elektrant mit zweiseitig je 5 Bestueckungsmodulen mit Steckdosen, Verteilern, Daten und Druckluft



Typ EL150-1 hat auf einer Seite 4 Plätze für Module der Größe M4.

Typ EL150-2 hat auf zwei gegenüberliegenden Seiten je 4 Plätze für Module der Größe M4.

Auch Verteiler-Module M4-306 mit je 6 TE können verwendet werden.

Ausführungen mit verschraubter Kopfplatte erlauben das Anbringen von Zubehörteilen auf der Oberseite der Elektranten jeden Typs. Sehen Sie hierzu bitte die Seite ELEKTRANTEN-ZUBEHÖR.
Flansch 240 x 240 x 8 mm, Lochraster 175 x 175 mm / 13 mm Durchmesser.

EL200 (200 x 200 mm)

StarConnex Stromsäule EL200-4



Die Bestückung mit Modulen ist bei dieser Größe auf vier Seiten möglich.

Typ EL200-1 hat auf einer Seite 4 Plätze für Module Größe M4. Die Typen EL200-2 bis EL200-4 bieten diese Bestückung entsprechend auf 2, 3 oder 4 Seiten.

Typ EL200-1V hat auf einer Seite 4 Plätze für Module Größe M4 sowie 1 eingebauten Verteiler 18 TE unbestückt mit schlagfestem Sichtklappfenster.
Die Typen EL200-2V bis EL200-4V bieten diese Bestückung entsprechend auf 2, 3 oder 4 Seiten.
Flansch 280x280x8 mm, Lochraster 220 x 220 mm / 13 mm Durchmesser.
